棱镜CCD检测机
一、系统名称和型号：
名称：棱镜CCD检测机
型号：JDH-FB- 2CCD
二、系统组成概述:

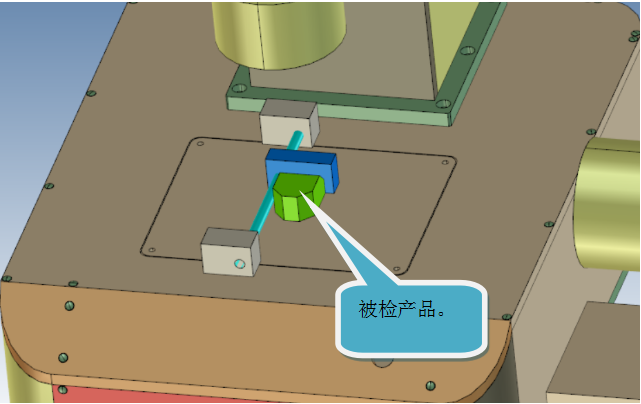

1、上料系统：工人将产品机器检测区，由定位冶具实现快速定位（正式3D双方协商）。
2、中心系统：由产品定位治具，机器平台，视觉相机系统（2套）组成；
3、视觉检测系统：由2套相机及相应光源组成，布局如下：

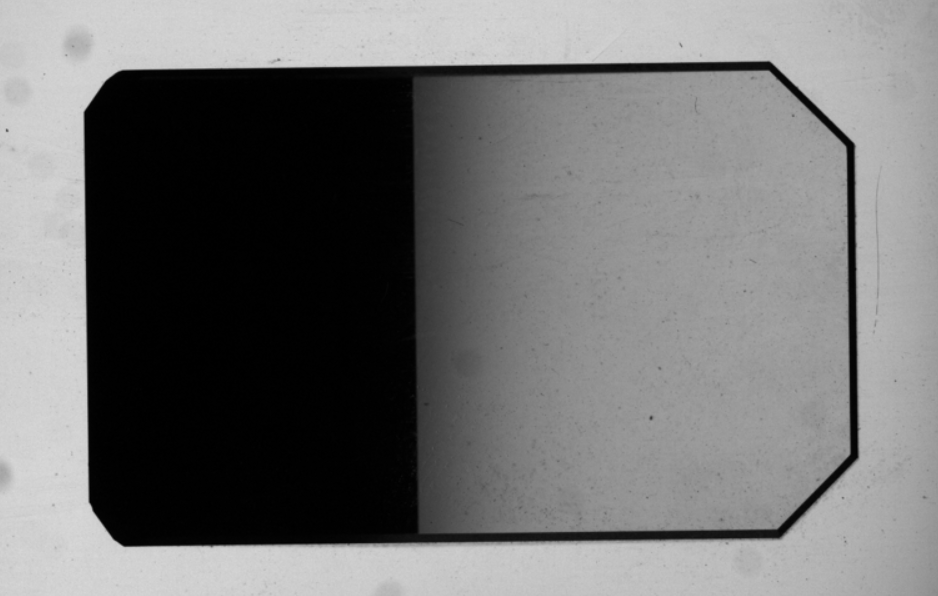

1)、1#顶部相机：检测产品从底向上的投影面轮廓几何尺寸，效果如下图：

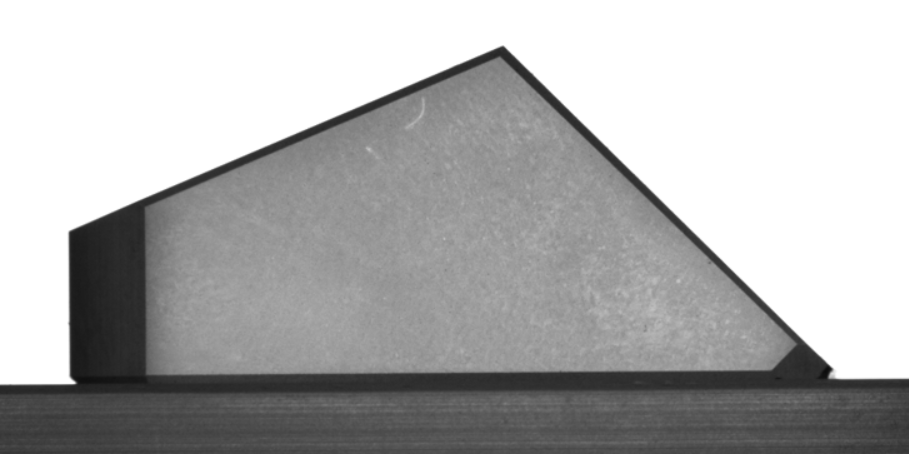

2)、2#侧面相机：检测产品从底向上的投影面轮廓几何尺寸（注：因定位治具挡住的盲区除外），效果如下图：
4、软件分析控制系统：相机取像后，通过主机软件分析，然后按算法检测各项目，判定产品的属性：合格品、不合格品等两种，合格品在显示屏上做大绿显示，不合格品显示屏上做大红显示并有报警提示，详见附档说明；
5、PLC电气控制系统：通过PLC搭配电气控制元件，完成整套设备的控制动作。
三、系统检测的对象：

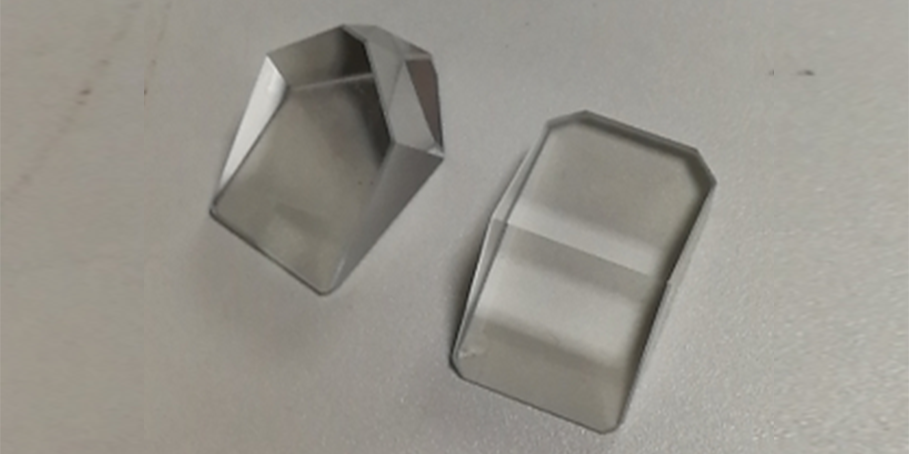

本检测系统设备适用产品的种类与规格：新机器依貴司所提供样品棱镜产品进行非标订制生产，新机适用于以下产品的检测：
注：本合同主体设备本身可兼容类似产品的检测，但因后期产品的不确定性，可能会在光源及镜头上有追加变更的情况，双方另外商议。

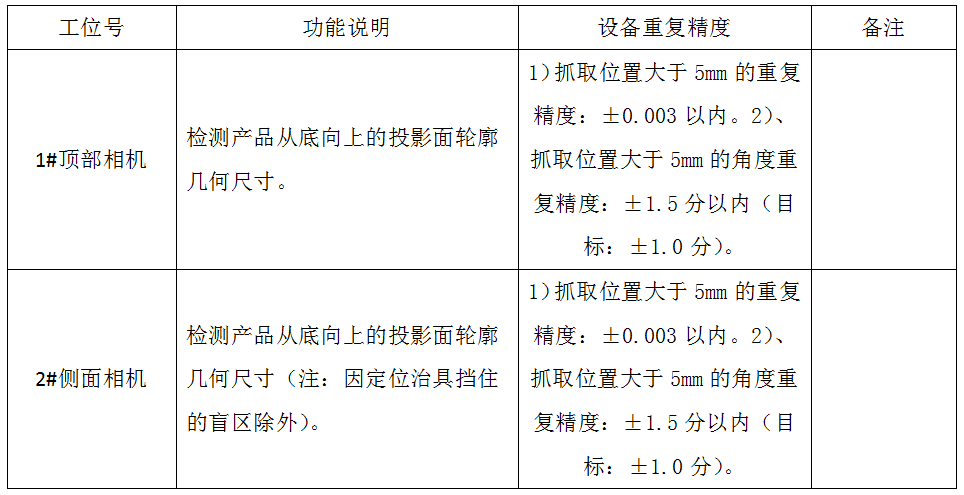

四、检测内容说明：
五、设备性能与主要配置说明：
1、检测速度： 30-60pcs/min（以人工上料速度为准）。
2、重复检测精度:见第四条列表。
3、主要配件说明：1)、CCD相机：德国品牌BASLER；2）、镜头：双目远心镜头3)、PLC：日本三菱高速系列；4)、控制系统：自主开发。
