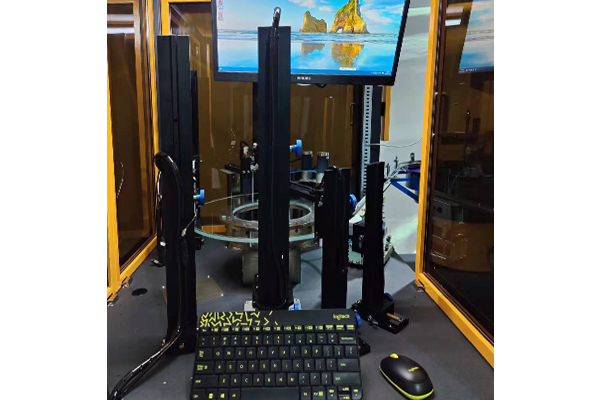

密封件CCD筛选机

一、系统名称和型号：

名称：密封件CCD筛选机

型号：JDH-BLP -2CCD

二、系统组成概述: 该系统主要有以下6部分组成（附设备外形图）：

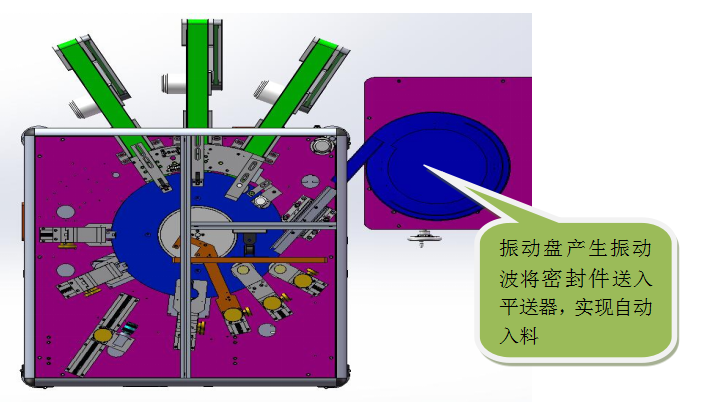

1. 自动送料系统：将密封件倒入振动盘，振动盘产生振动波，让密封件有序地排列到入料平送器上实现排料入料功能。

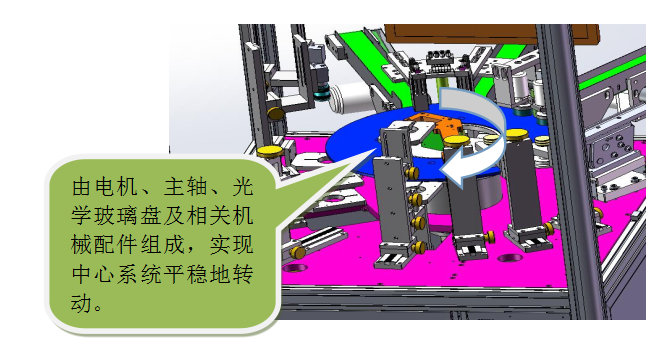

2. 中心运动系统：由伺服电机、主轴、玻璃盘及相关配件组成，实现中心系统平稳地转动；

3. 视觉检测系统：由 2 套相机及相应光源组成（预留相机安装架两套，侧面和顶部相机各一套相机架）：

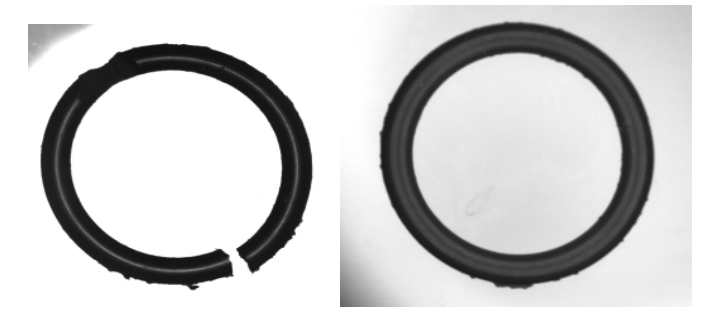

1）、相机 1＃检测系统实现对密封圈的断裂及外边缘毛刺的检测，如下图：

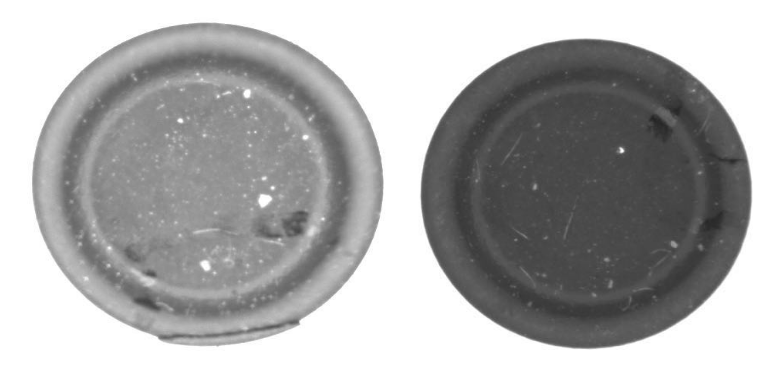

2）、相机 2＃检测系统实现对密封盖R区域裂缝及缺料的检测，如下图：

4. 软件分析控制系统：相机取像后，通过主机软件分析，判定螺丝的属性：良品、不良品、待检品三种；

5. 出料分检系统：软件判定螺丝的属性后，通过 PLC 电器控制系统，出料分检系统按照软 件指示的属性，对螺丝进行良品，不良品，待检品进行分类出料。

6. PLC 电气控制系统：通过 PLC 搭配电气控制元件，完成整套设备的控制动作。

三、　系统检测的对象要求：

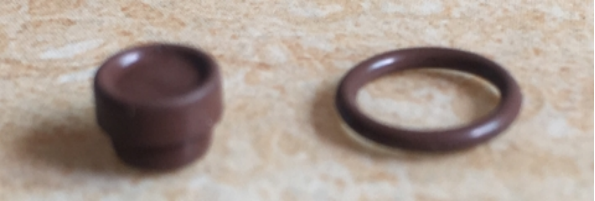

本筛选机系统可兼容以下两款产品:

注：1. 因外观检测中环境对检测结果影响较大，产品表面如附有粉尘及毛线等会造成结果的误判，所以机器需置于良好的环境中，建议为无尘车间。

2. 本合同主体设备本身可兼容可以在入料口处平稳入料，然后平稳站立在玻璃盘上的产品，但因后期产品的不确定性，可能会在振动送料、光源及镜头上有追加变更的情况，双方另外商议。

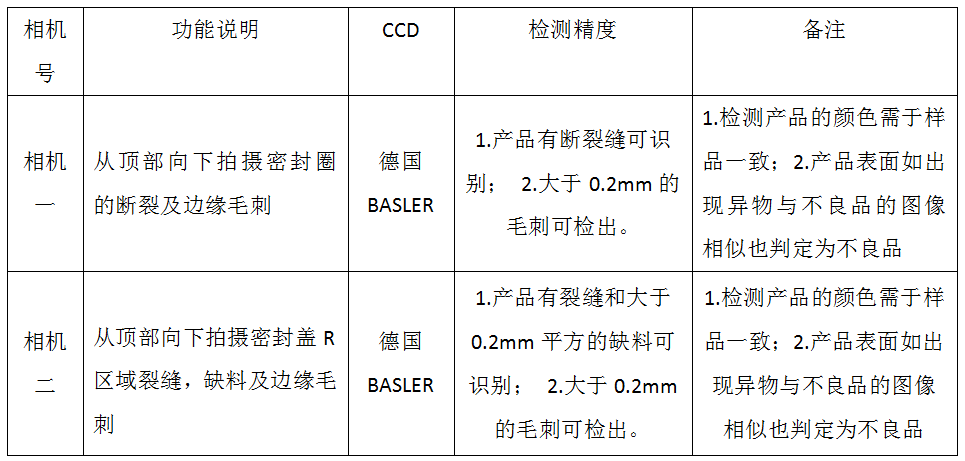

四、检测内容说明：

五、设备性能与主要配置说明：

1、检测速度：180以上pcs/min（需保证产品无杂质或杂料的情况下）

2、主要配件说明：1)、相机：德国品牌BASLER； 2)、感应器：日本OMRON；3)、电磁阀：原装美国品牌；4)、PLC：日本三菱高速系列；5）、振动盘盘面1个。

3、人机界面，软件自动带工具箱，专为普通员工开发的方便的微软视窗操作系统；

4、生产数据报表统计功能：CPK、柏拉图、不良种类项目、不良比例等自动生成功能，可为生产车间改善工艺提供依据；

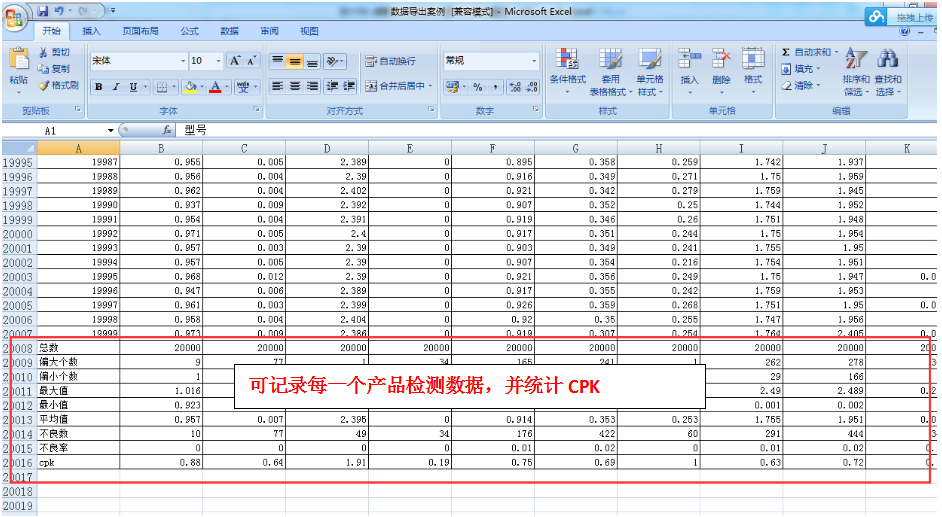

5、检测数据输出系统：本筛选机具有数据通讯功能，有数据输出与存储功能，存储量可达128G固态硬盘，软件所导出的数据，请参考下图：
