精密电池显杆CCD筛选机

一、系统名称和型号：

名称：精密电池显杆CCD筛选机

型号：JDH-BLP -3CCD

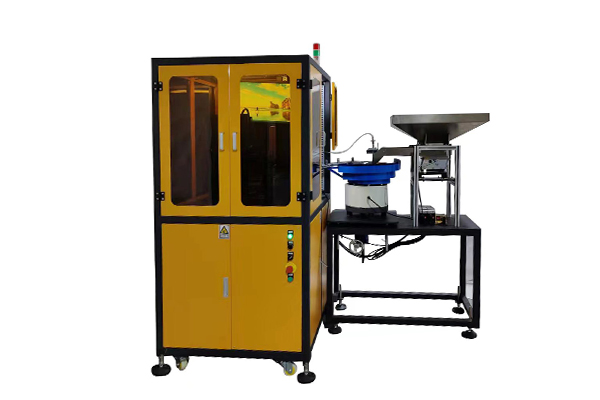

二、系统组成概述: 该系统主要有以下6部分组成（附设备外形图）：

1. 自动送料系统：将电池显杆倒入振动盘，振动盘产生振动波，让电池显杆有序地排列到入料平送器上实现排料入料功能（注：本合同配送直入式料仓）。

2. 中心运动系统：由伺服电机、主轴、玻璃盘及相关配件组成，实现中心系统平稳地转动；

3. 视觉检测系统：由3套相机及相应光源组成：

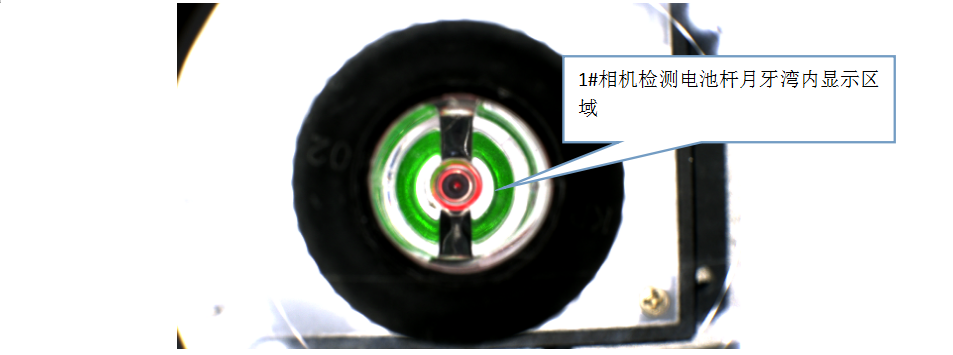

1）、底部相机 1＃a：检测：精密蓄电池显示杆月牙湾（内侧）基本轮廓的完整性和混色（红色或绿色）识别，如下图：

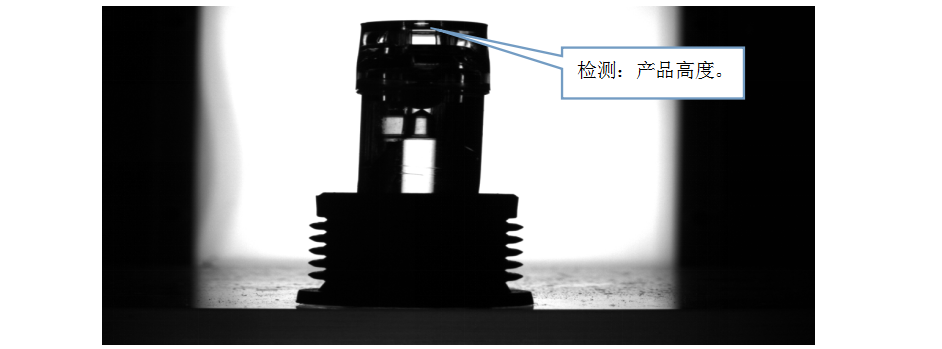

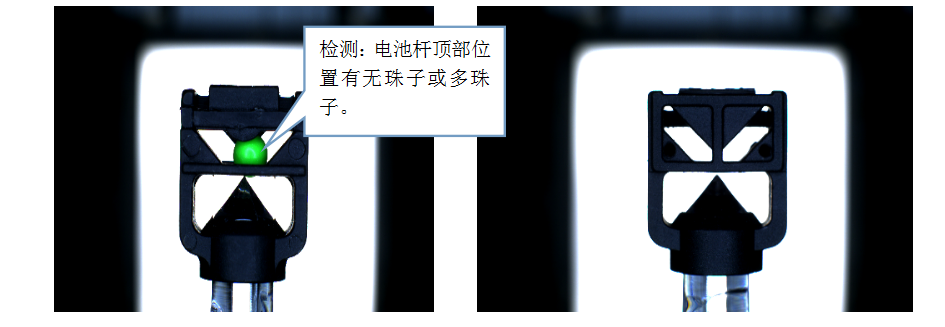

2）、侧面相机 2＃：检测：１、检测系统实现对精密电池杆整体高度进行检测，２、精密电池杆顶部位置有无珠子或多珠子。如下图：

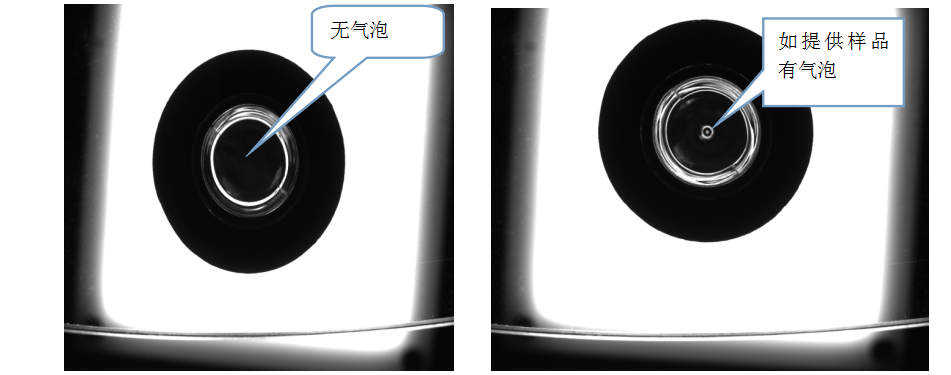

3）底部相机3＃:检测：精密蓄电池显示杆（大头黑色框框位置）有无气泡，如下图：

4. 软件分析控制系统：相机取像后，通过主机软件分析，判定电池显杆的属性：良品、不良品、待检品三种；

5. 出料分检系统：软件判定电池显杆的属性后，通过 PLC 电器控制系统，出料分检系统按照软 件指示的属性，对电池显杆进行良品，不良品，待检品进行分类出料。

6. PLC 电气控制系统：通过 PLC 搭配电气控制元件，完成整套设备的控制动作。

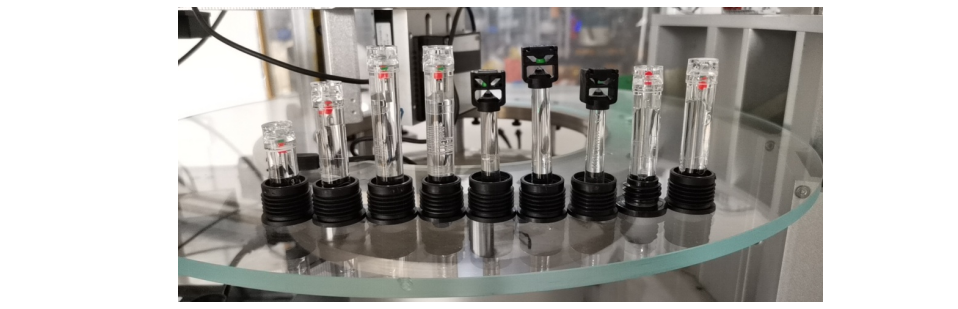

三、系统检测的对象要求：产品高度范围：３５～７８mm. 如下图：

注：本合同主体设备本身可兼容只要可以在入料口处平稳入料，然后平稳站立在玻璃盘上的电池显杆，但因后期电池显杆的不确定性，可能会在振动送料、光源及镜头上有追加变更的情况，双方另外商议。注意：新机配置振动底座1个+振动盘盘面1个，不够兼容的产品需另行订购振动盘盘面。

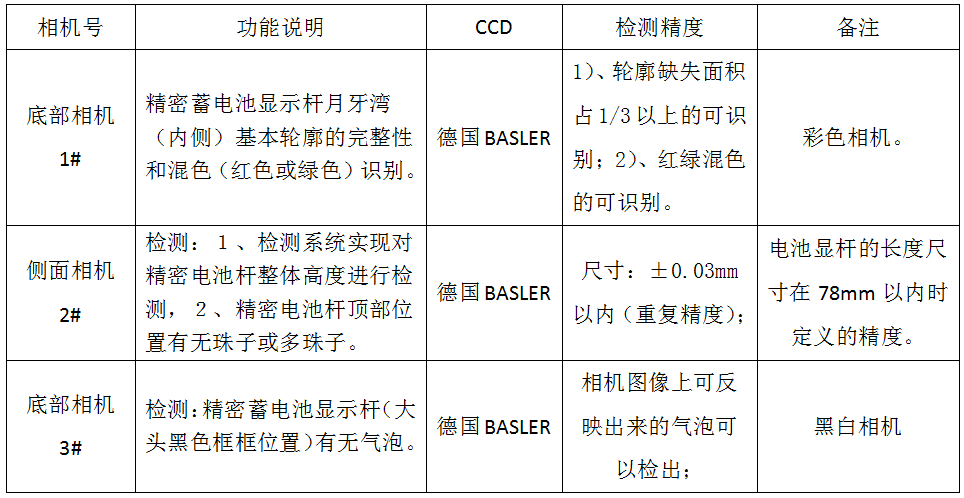

四、检测内容说明：

五、设备性能与主要配置说明：

1、检测速度： 120~250pcs/min； (依精密电池杆圆外径大小和长度不同而有区别）。

2、主要配件说明：1)、相机：德国BASLER； 2)、感应器：日本OMRON；3)、电磁阀：原装美国品牌；4)、PLC：日本三菱高速系列；5）、新机配置：振动底座1个+振动盘盘面1个。

3、人机界面，软件自动带工具箱，专为普通员工开发的方便的微软视窗操作系统；

4、生产数据报表统计功能：CPK、柏拉图、不良种类项目、不良比例等自动生成功能，可为生产车间改善工艺提供依据；

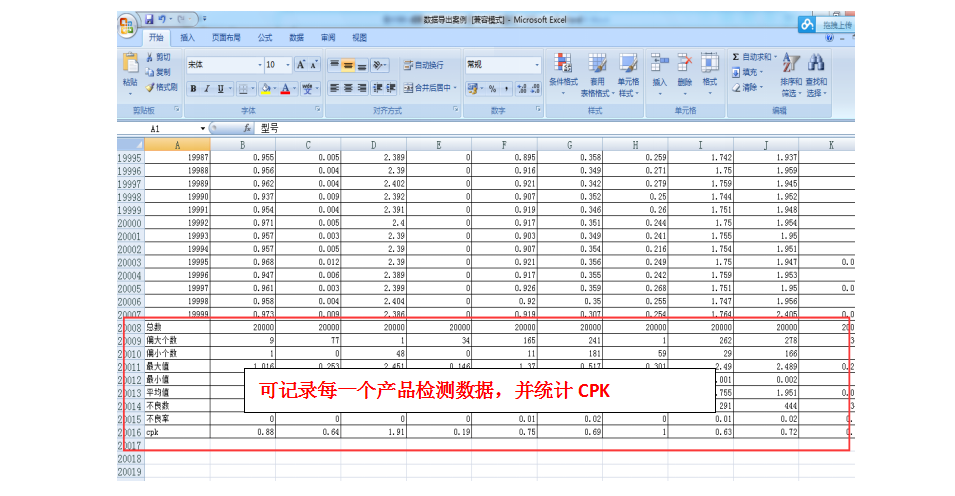

5、检测数据输出系统：本筛选机具有数据通讯功能，有数据输出与存储功能，软件所导出的数据，请参考下图：
