精密陶瓷柱CCD筛选机

一、系统名称和型号：

名称：精密陶瓷柱CCD筛选机

型号：JDH-BLP -3CCD

二、系统组成概述: 该系统主要有以下6部分组成（附设备外形图）：

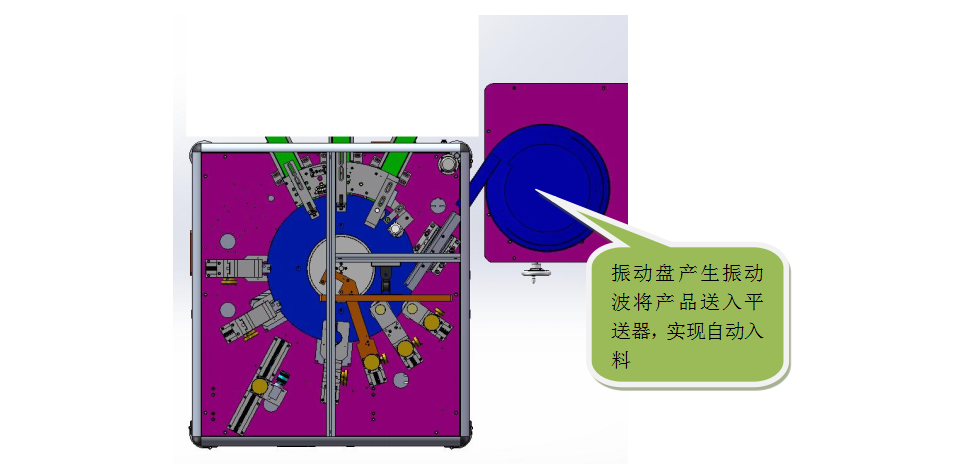

1.自动送料系统：将精密陶瓷柱倒入振动盘，振动盘产生振动波，让精密陶瓷柱有序地排列到入料平送器上实现排料入料功能（新机含一个振动盘底座和1个振动盘盘面）。

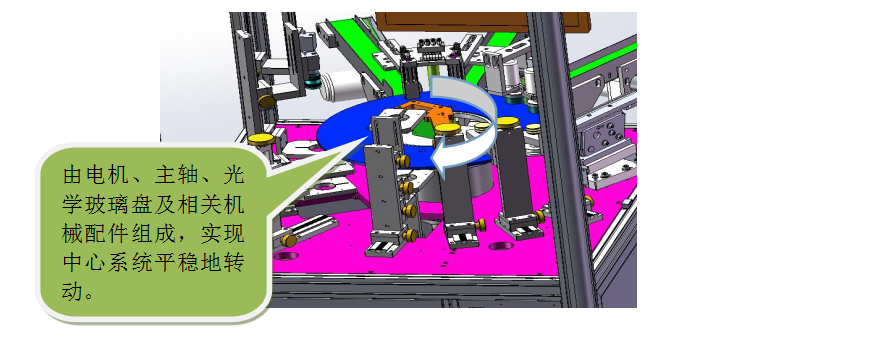

2. 中心运动系统：由伺服电机、主轴、玻璃盘及相关配件组成，实现中心系统平稳地转动；

3. 视觉检测系统：由3套相机及相应光源组成，分配如下：

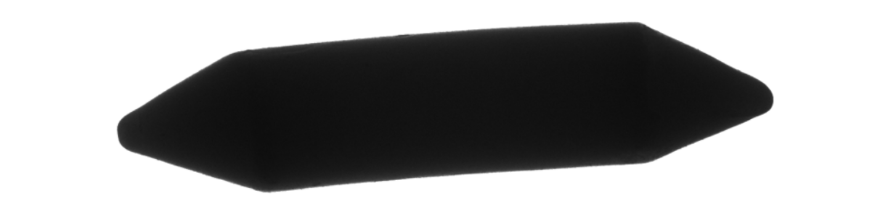

1）、顶部相机1#：检测精密陶瓷柱外径尺寸（可以任意多段检测）、长度尺寸、弯曲变形（顶部投影方向），两头锥度不对称（顶部投影方向，外径中心线和尖锥中心点的偏差值），如下图：

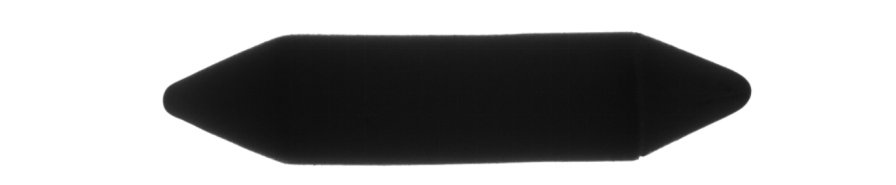

2）、侧面相机2#：弯曲变形（侧面投影方向），两头锥度不对称（侧面投影方向，外径中心线和尖锥中心点的偏差值），如下图：

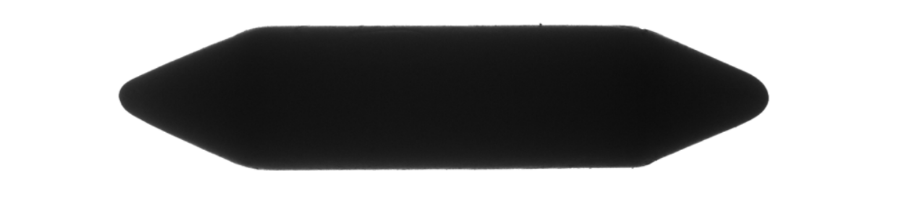

3）、顶部外45度相机 3＃：弯曲变形（顶部外45度投影方向），两头锥度不对称（顶部外45度投影方向，外径中心线和尖锥中心点的偏差值），如下图：

4. 软件分析控制系统：相机取像后，通过主机软件分析，判定精密陶瓷柱的属性：良品、不良品、待检品三种；

5. 出料分检系统：软件判定精密陶瓷柱的属性后，通过 PLC 电器控制系统，出料分检系统按照软 件指示的属性，对精密陶瓷柱进行良品，不良品，待检品进行分类出料。

6. PLC 电气控制系统：通过 PLC 搭配电气控制元件，完成整套设备的控制动作。

三、　系统检测的对象要求：

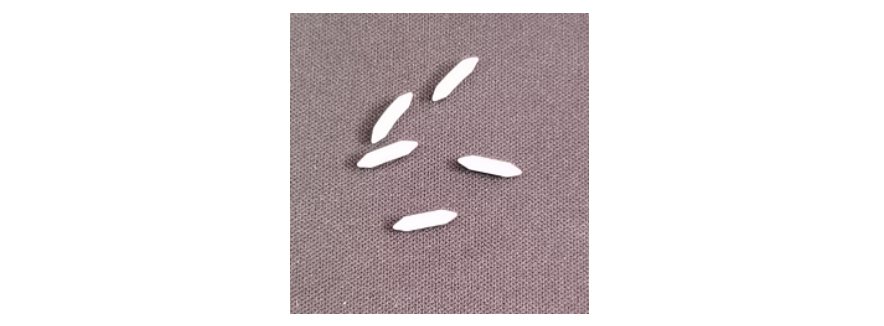

新机振动入料系统兼容所提供的样品：

注意：1）以上外径范围中，可能存在与机器玻璃盘上的凹槽边缘基本重合的情况，此情况出现时，凹槽边缘会影响相机投影成像，本机器则无法兼容该型号产品；2）、长度和外径尺寸完全一样时，振动盘入料可能存在不能兼容的情况，振动盘盘面需另外制作，双方另行协商。

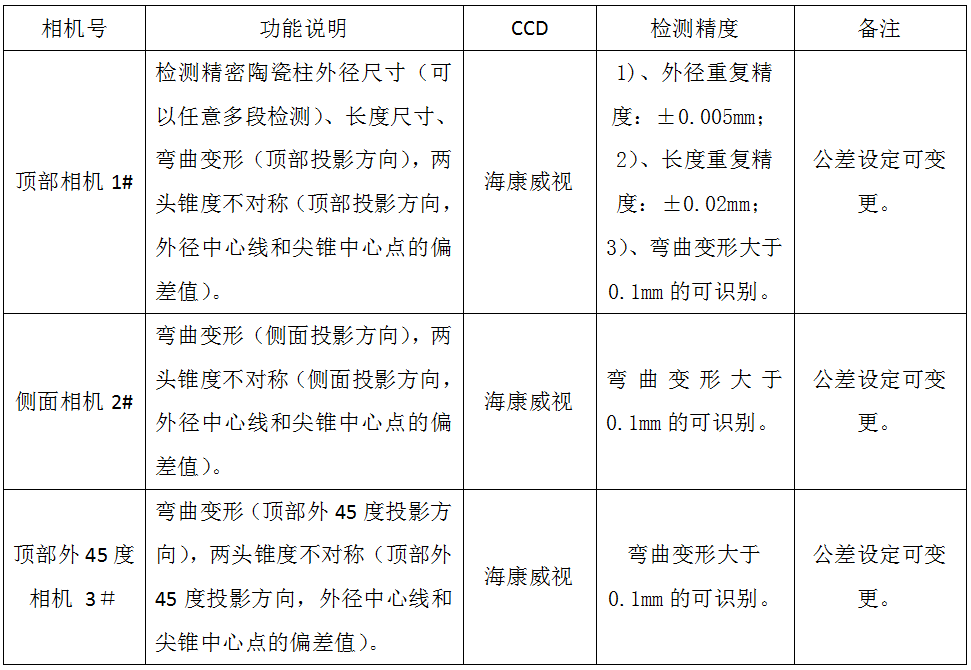

四、检测内容说明：

五、设备性能与主要配置说明：

1、检测速度120-250 pcs/min（依产品不同而有所区别）。

2、主要配件说明：1)、相机：海康HIKVISION； 2)、感应器：日本OMRON；3)、电磁阀：原装美国品牌MAC；4)、PLC：日本三菱高速系列；5）、新机包含振动盘盘面1个+1个底座。

3、人机界面，软件自动带工具箱，专为普通员工开发的方便的微软视窗操作系统；

4、生产数据报表统计功能：CPK、柏拉图、不良种类项目、不良比例等自动生成功能，可为生产车间改善工艺提供依据；

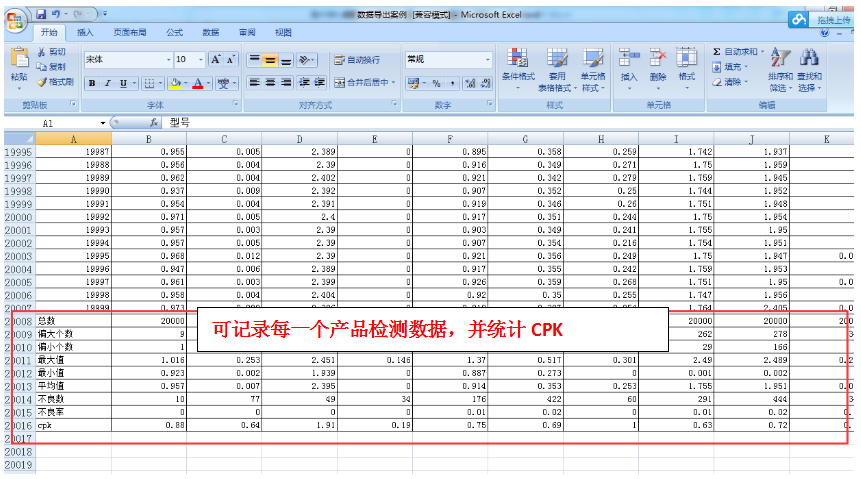

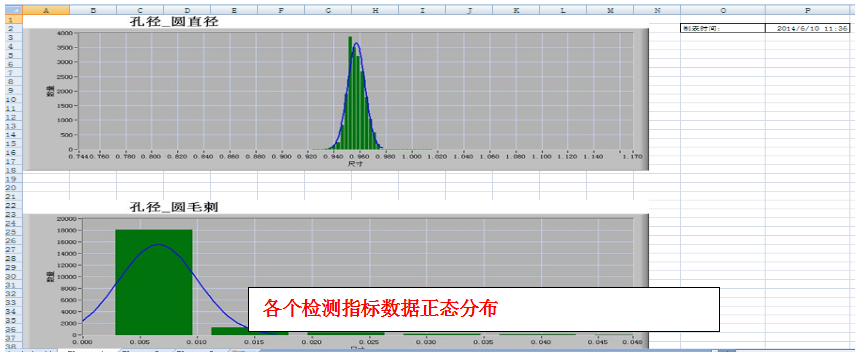

5、检测数据输出系统：本筛选机具有数据通讯功能，有数据输出与存储功能，存储量可达128G固态硬盘，软件所导出的数据，请参考下图：
