卡箍标准版玻璃盘式CCD筛选机

一、系统名称和型号：

名称：小卡箍标准版玻璃盘式筛选机

型号：JDH-BLP-2CCD

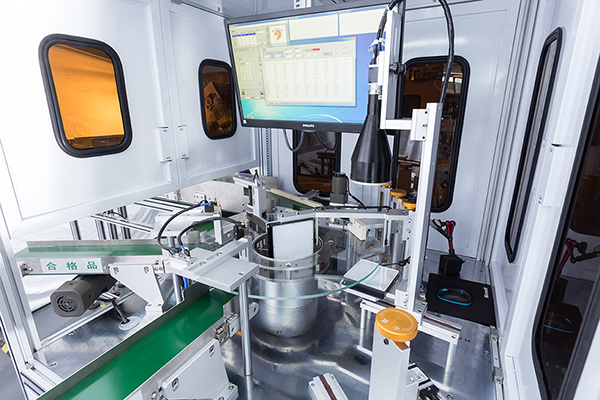

二、系统组成概述: 该系统主要有以下6部分组成（附设备外形图）：

1.自动送料系统：将产品倒入振动盘，振动盘产生振动波，让产品有序地排列到入料平送器上实现排料入料功能（配送提升式料仓）。

2.中心运动系统：由电机、主轴、光学玻璃盘及相关配件组成，实现中心系统平稳地转动；

3.视觉检测系统：由2套相机及相应光源组成：

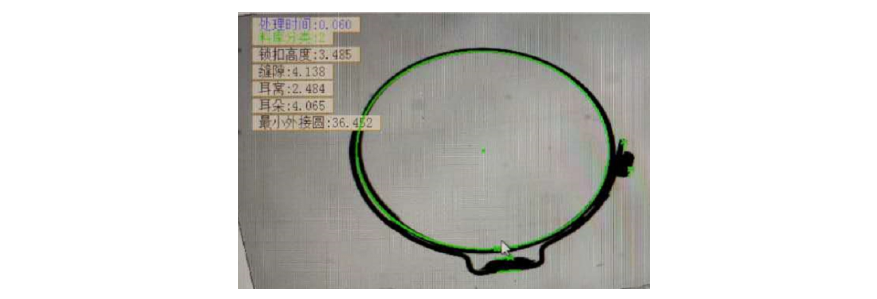

1）、1#顶部相机：从上向下拍摄产品投影面，检测投影面所能反映出来的尺寸项目：   A、有耳卡箍：锁扣高度，锁扣宽度，缝隙，耳窝，耳朵宽度（内侧），耳朵高度，最小外接圆，内孔周长，图片说明如下图：

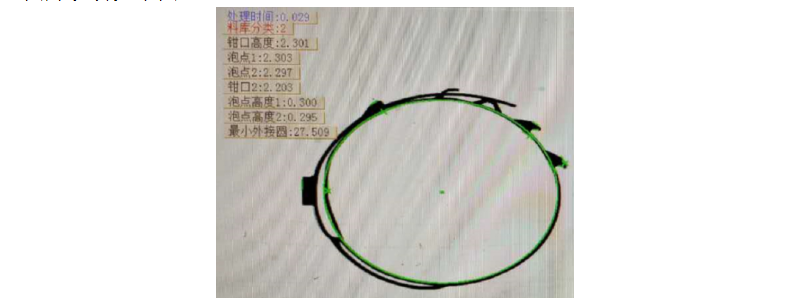

B、无耳卡箍：钳口高度，钳口，各泡点高度，各泡点，最小外接圆，内孔周长。

图片说明如下图：

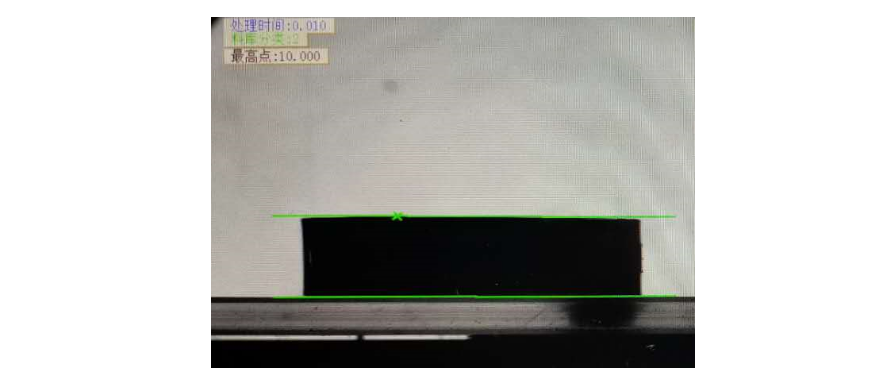

2）、2#侧面相机：从侧面拍摄产品投影面，检测卡箍的总高度尺寸，效果图片如下图：

4.软件分析控制系统：相机取像后，通过主机软件分析，判定产品的属性：合格品、不合格品、待检品三种；

5.出料分检系统：软件判定产品的属性后，通过PLC电器控制系统，出料分检系统按照软件指示的属性，对产品进行良品，不良品，待检品进行分类出料。

6.PLC电气控制系统：通过PLC搭配电气控制元件，完成整套设备的控制动作。

三、系统检测的对象要求：

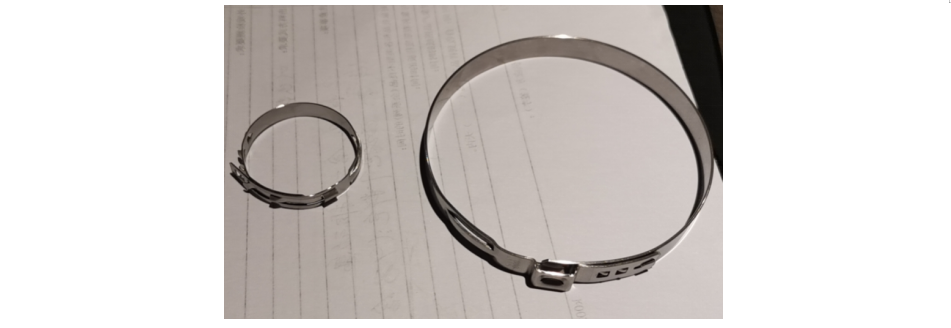

本检测系统设备适用产品的种类与规格：如下图甲方所提供样品卡箍，范围：内径∮5.0mm-∮38.5mm.

注：本合同主体设备本身可兼容只要可以在入料口处平稳入料，然后平稳平躺在玻璃盘上的产品，但因后期产品的不确定性，如果是其它类型的产品，可能会在振动送料、光源及镜头上有追加变更的情况，双方另外商议（注意：新机配置1个振动盘盘面+1个振动盘底座，如果是其它类型的产品，在盘面无法兼容时，需另外订制振动盘盘面）。

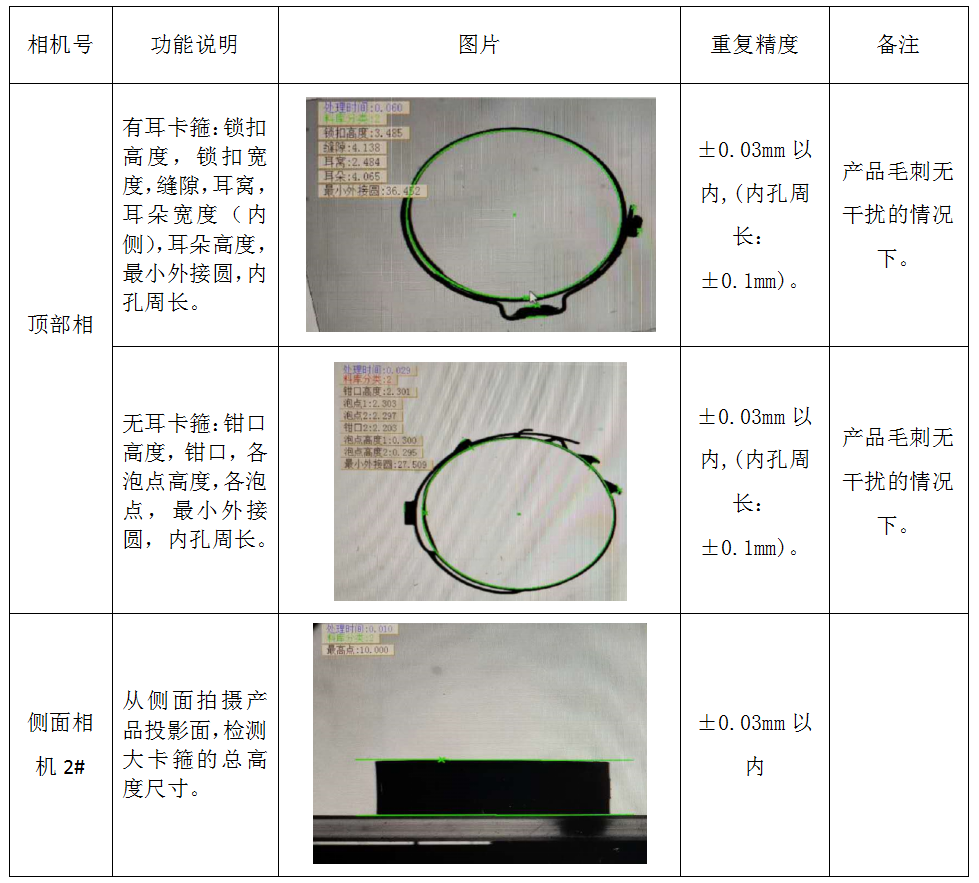

四、检测内容说明:

五、设备性能与主要配置说明：

1、检测速度：100-300pcs/min(依产品大小而有所区别)；

2、重复检测精度: 见上述第四条列明；

3、主要配件说明：1)、相机：海康威视； 2)、感应器：日本OMRON；3)、伺服电机：禾川；4)、镜头：变焦+远心镜头；5）、低压按钮：施耐德；6）、新机包含：一套振动入料盘面，一套振动底座，一套直线振动送料器和一套送料导轨。

4、人机界面，软件自动带工具箱，专为普通员工开发的方便的微软视窗操作系统；

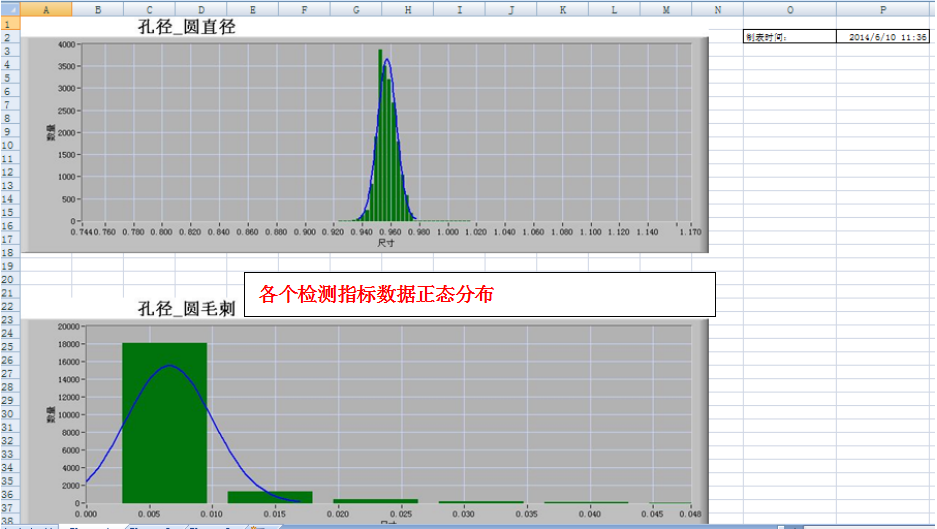

5、生产数据报表统计功能：CPK、柏拉图、不良种类项目、不良比例等自动生成功能，可为生产车间改善工艺提供依据；

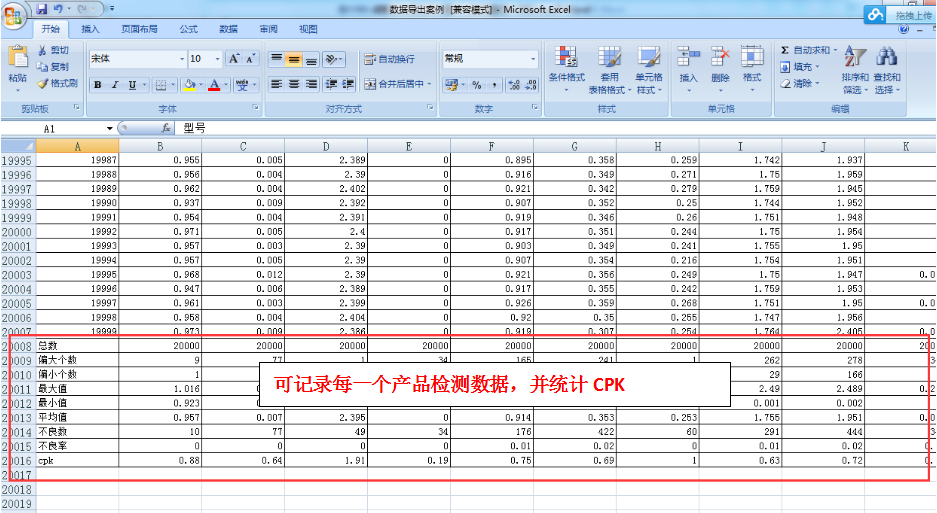

6、检测数据输出系统：本筛选机具有数据通讯功能，有数据输出与存储功能，软件所导出的数据可通过局域网连接打印机进行纸质打印，请参考下图：
