卡箍CCD筛选机
一、系统名称和型号：
名称：卡箍CCD筛选机
型号：JDH-BLP -2CCD

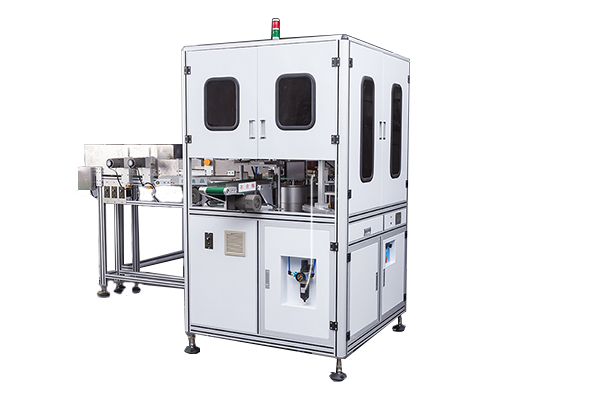

二、系统组成概述: 该系统主要有以下6部分组成（附设备外形图）：
1.自动送料系统：将产品倒入提升机储料仓中，提升机将产品提升到水平传送带上，再由水平传送带将产品输送到检测系统的玻璃转盘上实现排料入料功能。
2.中心运动系统：由电机、主轴、玻璃盘及相关配件组成，实现中心系统平稳地转动；
3.视觉检测系统：由两套相机及相应光源组成：

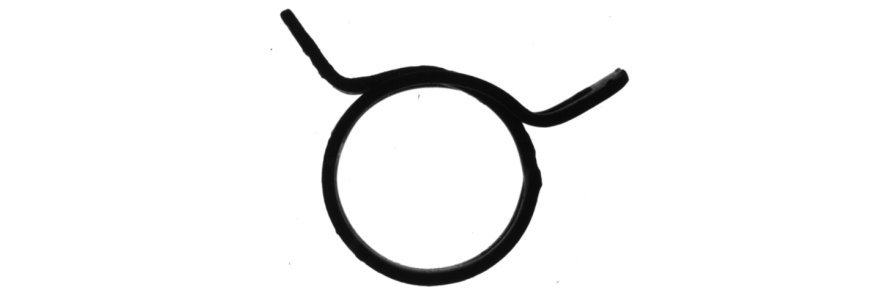

1）、1#顶部相机：从上向下拍摄产品投影面，检测投影面所能反映出来的尺寸项目，效果图片如下图：

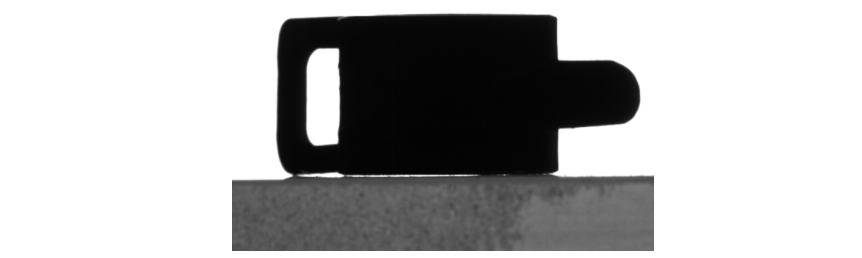

2）、2#侧面相机：从侧面拍摄产品投影面，检测卡箍的总高度尺寸，效果图片如下图：
4.软件分析控制系统：相机取像后，通过主机软件分析，判定产品的属性：合格品、不合格品、待检品三种；
5.出料分检系统：软件判定产品的属性后，通过PLC电器控制系统，出料分检系统按照软件指示的属性，对产品进行良品，不良品，待检品进行分类出料。
6.PLC电气控制系统：通过PLC搭配电气控制元件，完成整套设备的控制动作。

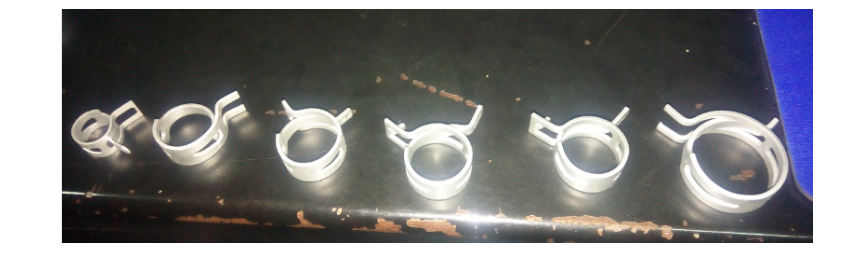

三、系统检测的对象要求：适用规格范围：卡箍内径∮20mm-∮40mm适用。
四、检测内容说明

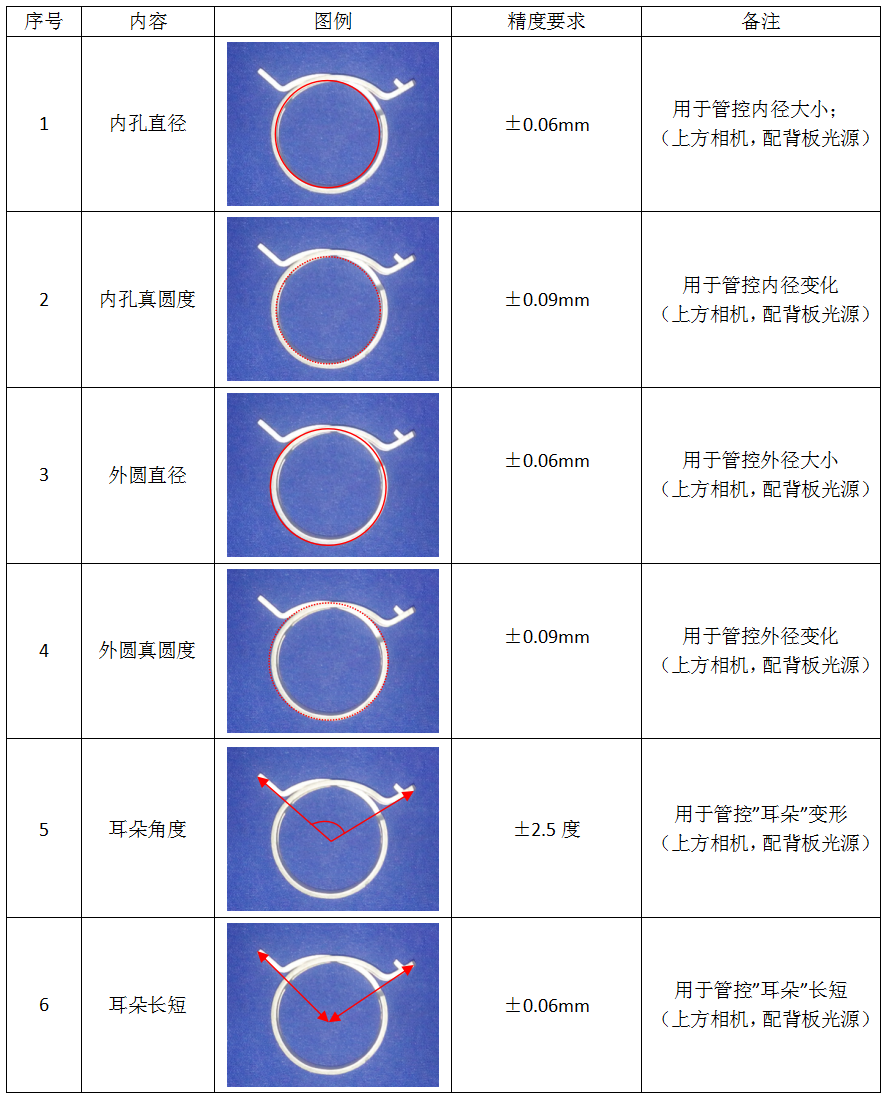

1#顶部相机：

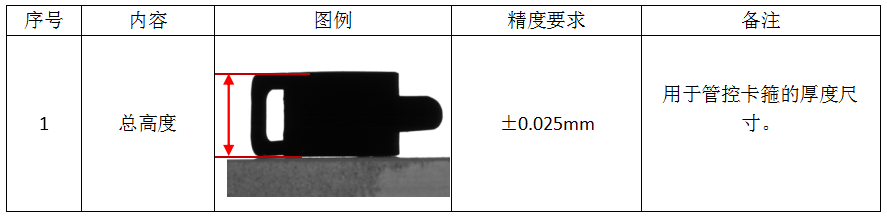

2#侧面相机：
五、设备性能与主要配置说明：
1、检测速度：60~200 pcs/min（依产品规格大小不同而有所区别）；
2、投影尺寸最高重复检测精度：查看上述各列表；
3、主要配件说明：1)、相机：德国品牌BASLER； 2)、感应器：日本OMRON；3)、电磁阀：原装美国品牌；4)、PLC：日本三菱高速系列。
4、人机界面，软件自动带工具箱，专为普通员工开发的方便的微软视窗操作系统；

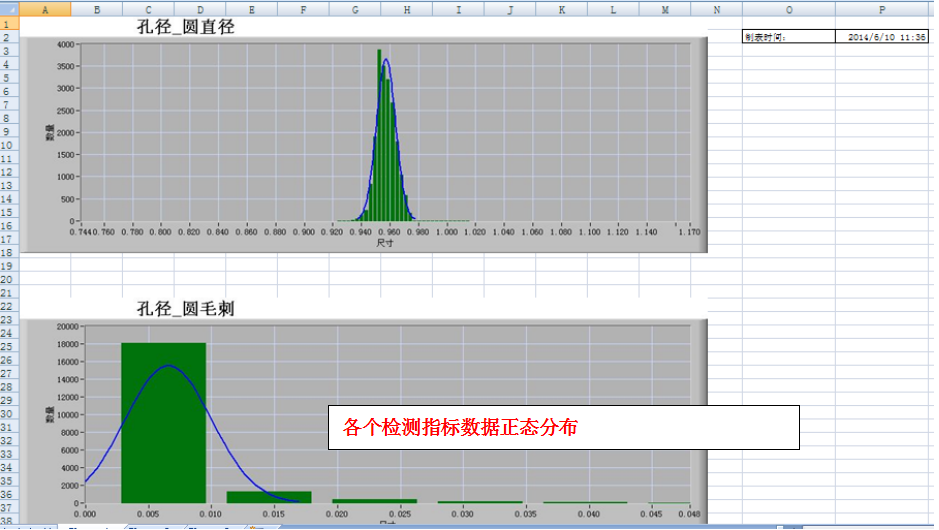

5、生产数据报表统计功能：CPK、柏拉图、不良种类项目、不良比例等自动生成功能，可为生产车间改善工艺提供依据；

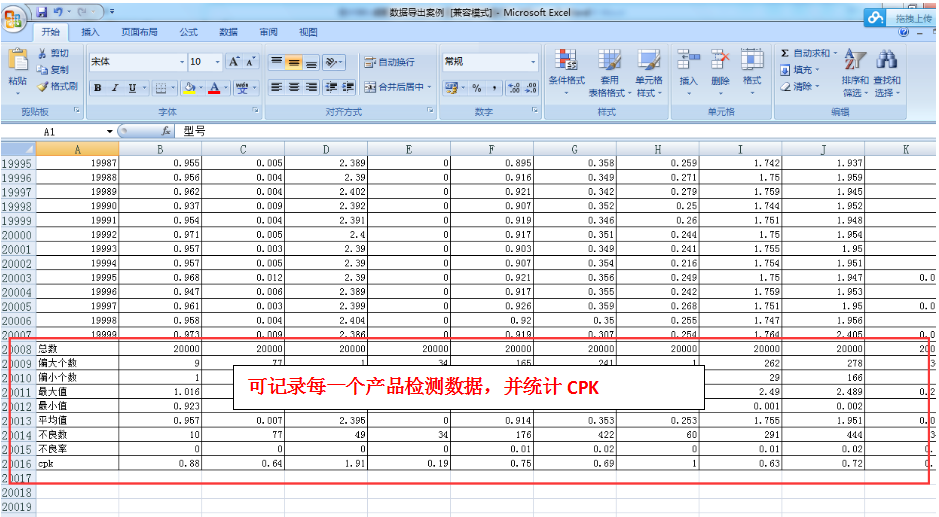

6、检测数据输出系统：本筛选机具有数据通讯功能，有数据输出与存储功能，存储量可达128G固态硬盘，软件所导出的数据，请参考下图：
