铜插头CCD筛选机

一、系统名称和型号：

名称：铜插头CCD筛选机

型号：JDH-BLP -3CCD

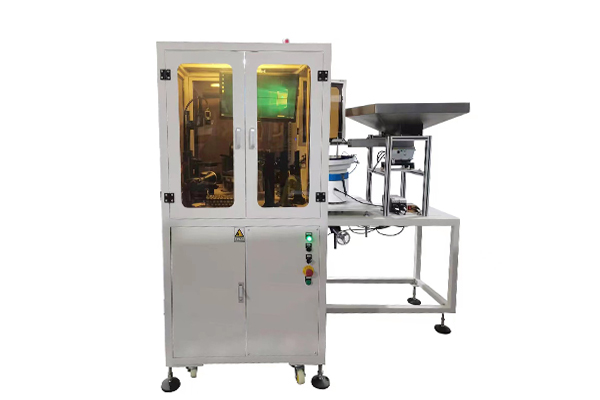

二、系统组成概述: 该系统主要有以下6部分组成（附设备外形图）：

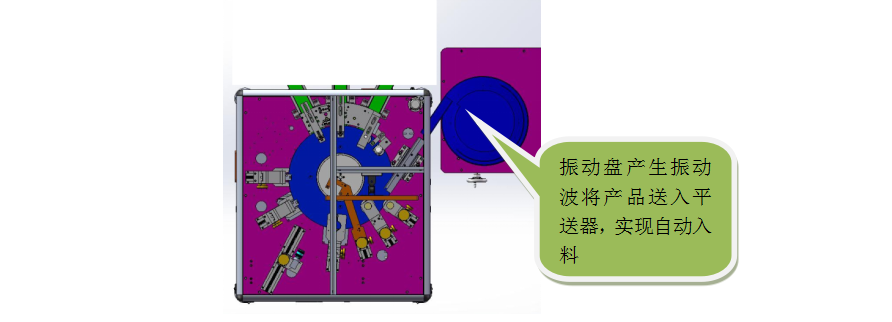

1.自动送料系统：将铜插头倒入振动盘，振动盘产生振动波，让铜插头有序地排列到入料平送器上实现排料入料功能（注：1、新机含1个振动盘底座和1个振动盘盘面；2、新机配送直入式料仓）。

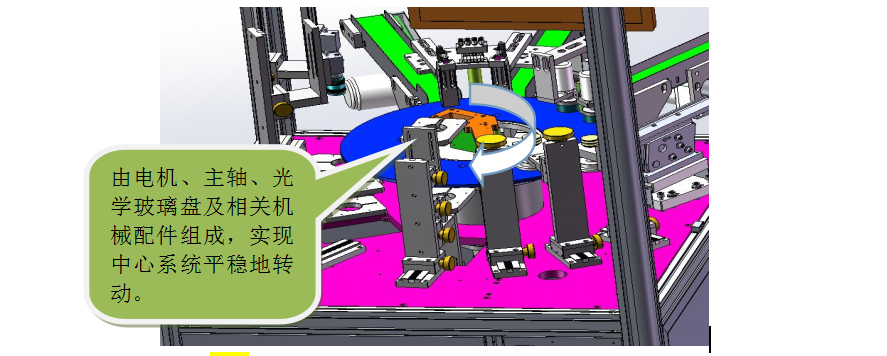

2. 中心运动系统：由伺服电机、主轴、玻璃盘及相关配件组成，实现中心系统平稳地转动；

3. 视觉检测系统：由3套相机及相应光源组成，分配如下：

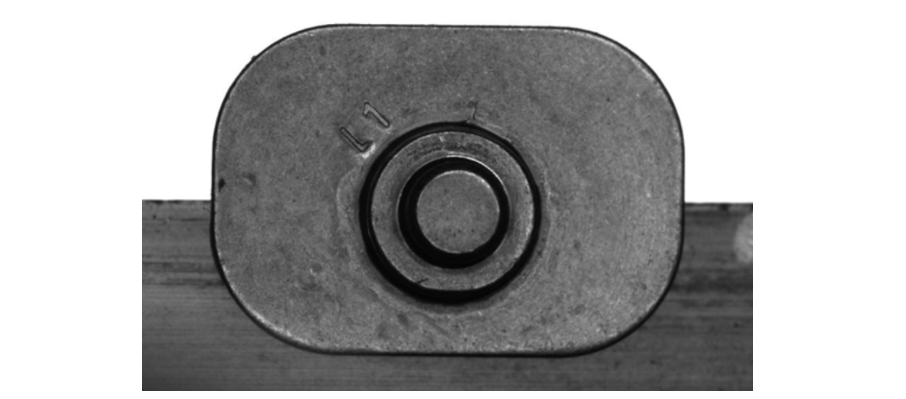

1）、1#底部相机：由底向上拍摄铜插头底部表面，检测下图红色线框标明尺寸和相机图像可反映的，软件可识别的划伤或凹坑，如下图：

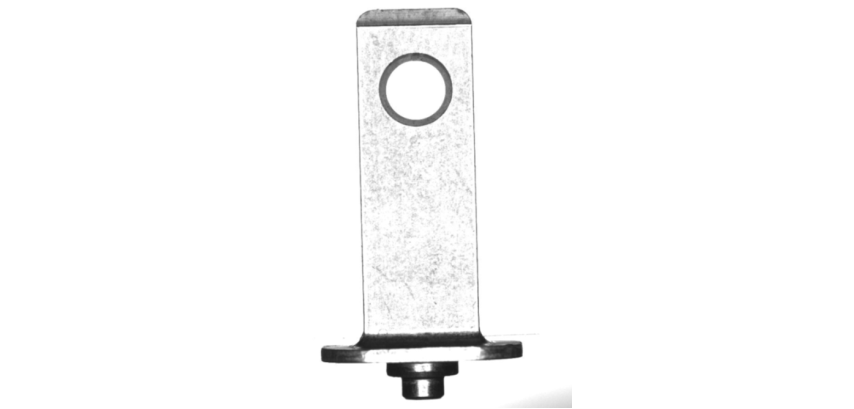

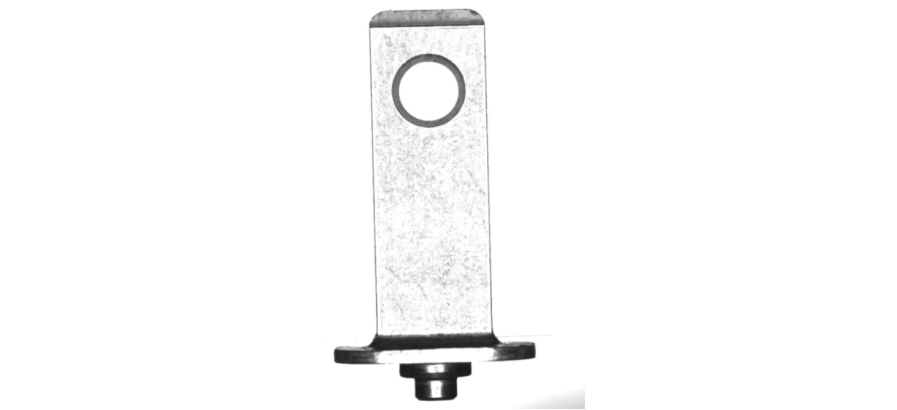

2）、2#侧面相机：从侧面拍摄产品，检测铜插头模号错误（不是规定模号的产品，判定待检品，掉入待检口），参考图片如下：

3）、3#顶部相机：由顶向下拍摄铜插头顶部表面，检测下图红色线框标明尺寸和相机图像可反映的，软件可识别的划伤或凹坑，如下图：

4. 软件分析控制系统：相机取像后，通过主机软件分析，判定铜插头的属性：良品、不良品、待检品三种；

5. 出料分检系统：软件判定铜插头的属性后，通过 PLC 电器控制系统，出料分检系统按照软 件指示的属性，对铜插头进行良品，不良品，待检品进行分类出料。

6. PLC 电气控制系统：通过 PLC 搭配电气控制元件，完成整套设备的控制动作。

三、系统检测的对象要求：

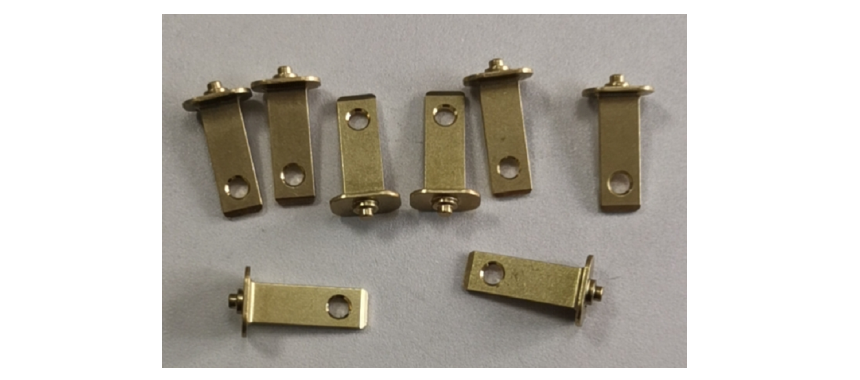

新机振动入料系统兼容所提供的样品：

注：1、本合同主体设备本身可兼容只要可以在入料口处平稳入料，然后平稳平躺在玻璃盘上的产品，但因后期产品的不确定性，可能会在振动送料、光源及镜头上有追加变更的情况，双方另外商议（注意：每台新机配置1个振动盘盘面+1个振动盘底座，如果产品在新机的振动盘盘面无法兼容时，需另外订制振动盘盘面）。

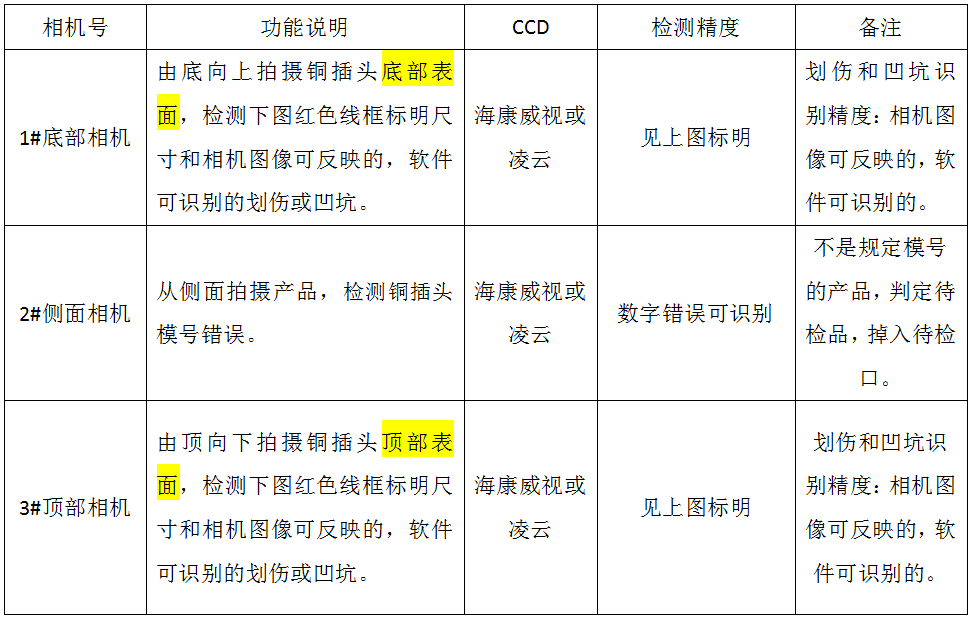

四、检测内容说明：

五、设备性能与主要配置说明：

1、检测速度：80-120 pcs/min。

2、主要配件说明：1)、相机：海康HIKVISION或凌云； 2)、感应器：日本OMRON；3)、电磁阀：原装美国品牌MAC；4)、PLC：日本三菱高速系列；5）、新机包含振动盘盘面1个+1个底座。

4、人机界面，软件自动带工具箱，专为普通员工开发的方便的微软视窗操作系统；

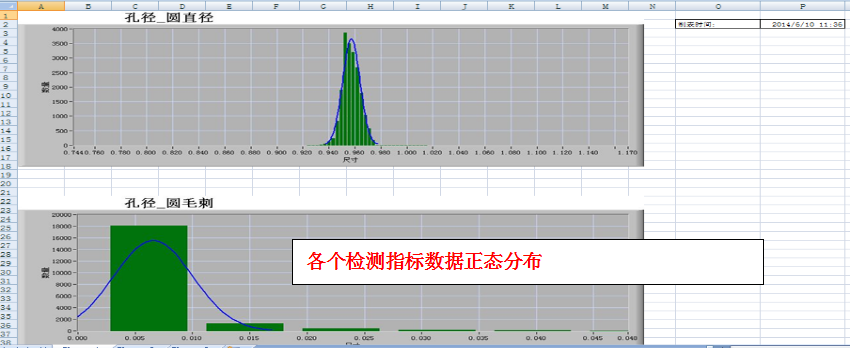

5、生产数据报表统计功能：CPK、柏拉图、不良种类项目、不良比例等自动生成功能，可为生产车间改善工艺提供依据；

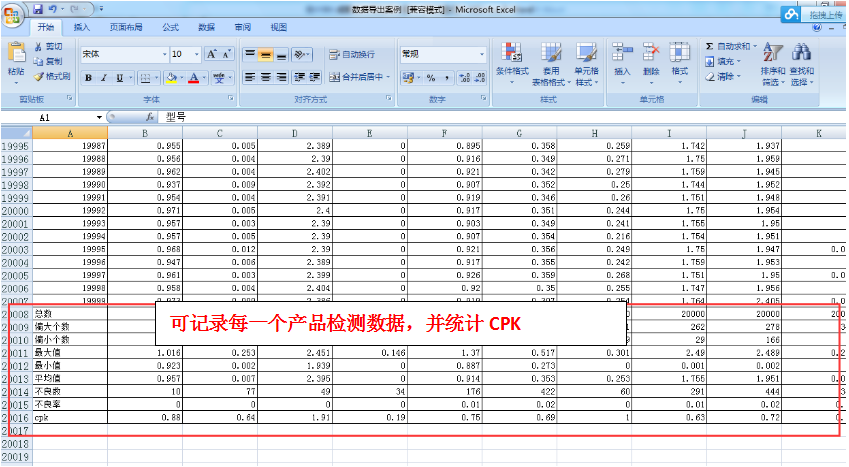

6、检测数据输出系统：本筛选机具有数据通讯功能，有数据输出与存储功能，存储量可达128G固态硬盘，软件所导出的数据，请参考下图：
