精密钢圈CCD筛选机

一、系统名称和型号：

名称：精密钢圈CCD筛选机

型号：JDH-BLP-4CCD

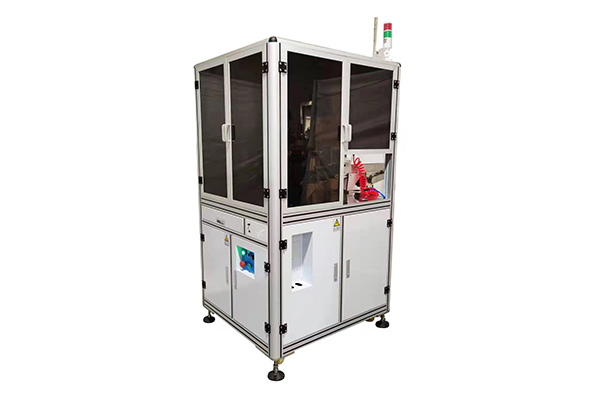

二、系统组成概述: 该系统主要有以下6部分组成（附设备外形图）：

1、上料系统：自动送料系统：将产品倒入振动盘，振动盘产生振动波，让产品有序地排列到入料平送器上，实现排料入料功能。

2、中心运动系统：由伺服电机、主轴、玻璃盘及相关配件组成，实现中心系统平稳地转动；

3、视觉检测系统：由4套相机及相应光源组成，布局如下：

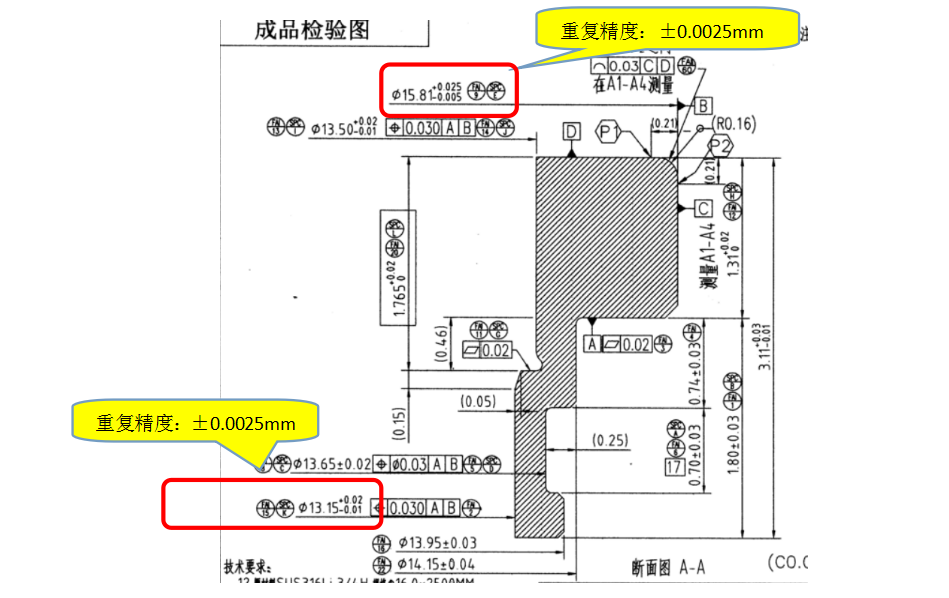

1）、1#底部相机：检测产品从顶面向下的投影面尺寸，如下图指示的线框内尺寸：

1＃底部相机检测的尺寸项目

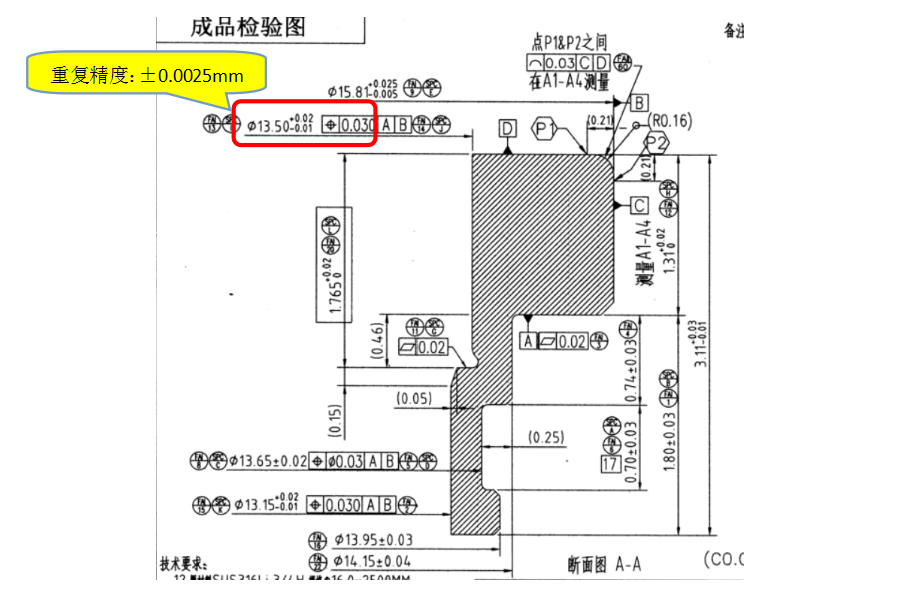

2）、2#底部相机：检测产品内圆尺寸，如下图指示的线框内尺寸：

2＃底部相机检测的尺寸项目

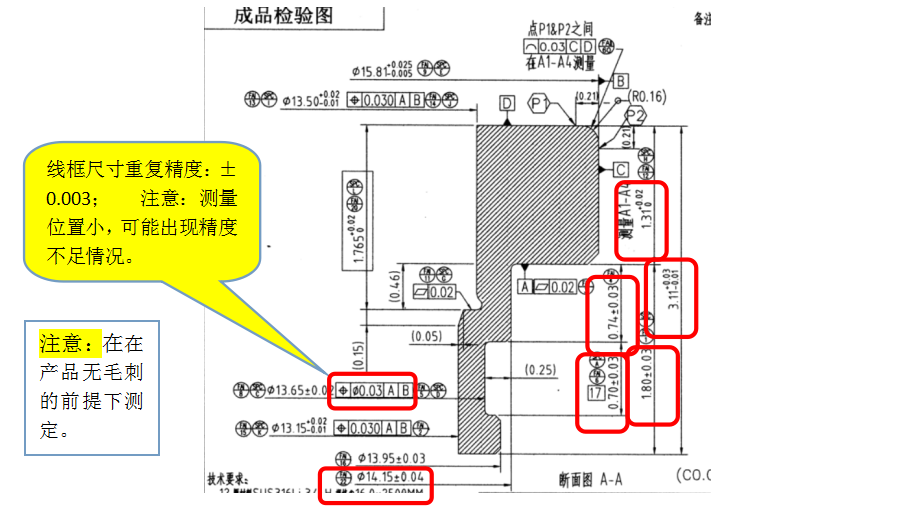

3）、3#侧面相机：检测产品的侧面投影尺寸，如下图指示的线框内尺寸：

3＃侧面相机检测的尺寸项目

4)、4#顶部相机：检测产品小端外圆尺寸，如下图指示的线框内尺寸：

4＃顶部相机检测的尺寸项目

4. 软件分析控制系统：相机取像后，通过主机软件分析，然后按算法检测各项目，判定产品的属性：良品1、良品2、不良品、待检品四种（分PIN出料，共4个出口，参照我方已有的检测钢圈的CCD机器执行）

5. 出料分检系统：软件判定产品的属性后，通过PLC电器控制系统，出料分检系统按照软件指示的属性，对产品进行良品1、良品2、不良品，待检品进行分类出料；良品1、良品2、不良品、待检品出料口分别外接出料输送带，产品从筛选机玻璃盘吹出后，被输送带带走，防止产品之间碰伤。注意：3条输送带出料+1个透明料盒出料。

6. PLC电气控制系统：通过PLC搭配电气控制元件，完成整套设备的控制动作。

三、系统检测的对象要求:

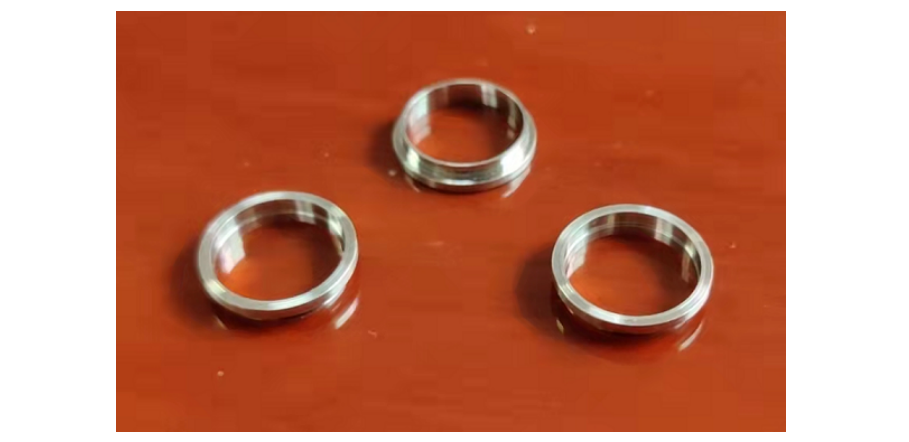

本检测系统设备适用的种类与规格：新机器依甲方所提供样品进行生产制作,如下图所示的产品类型：

注：本合同主体设备本身可兼容只要可以在入料口处平稳入料，然后平躺在玻璃盘上的产品，但因后期产品的不确定性，可能会在振动送料、光源及镜头上有追加变更的情况，双方另外商议。

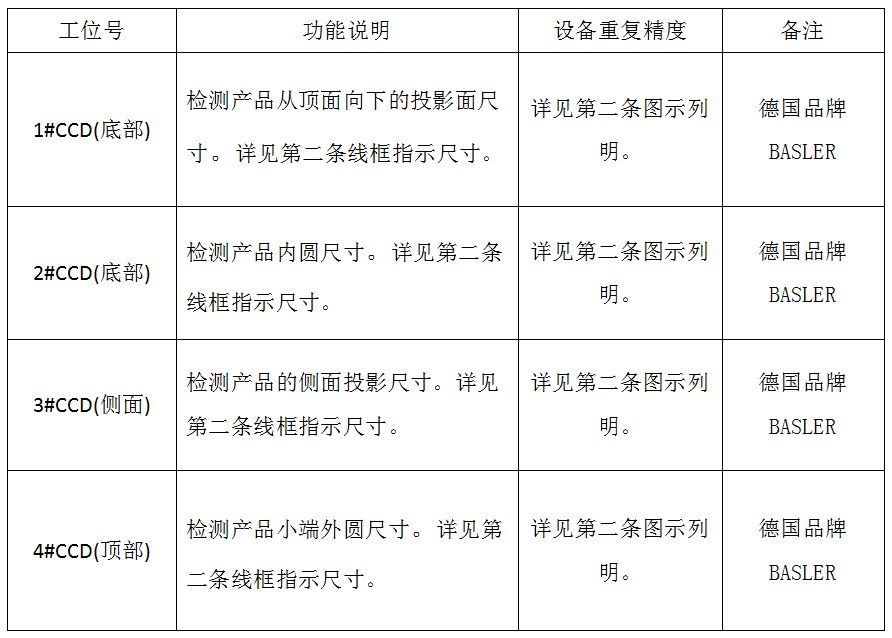

四、检测内容说明：

五、设备性能与主要配置说明：

1、检测速度： 80~120pcs/min。

2、重复检测精度:详见第二条第三项列明。

3、主要配件说明：1)、CCD相机：德国品牌BASLER ；2)、感应器： OMRON；3)、PLC：日本三菱高速系列；4)、电磁阀：原装美国品牌MAC；5)、控制系统：自主开发。

4、人机界面，软件自动带工具箱，专为普通员工开发的方便的微软视窗操作系统；

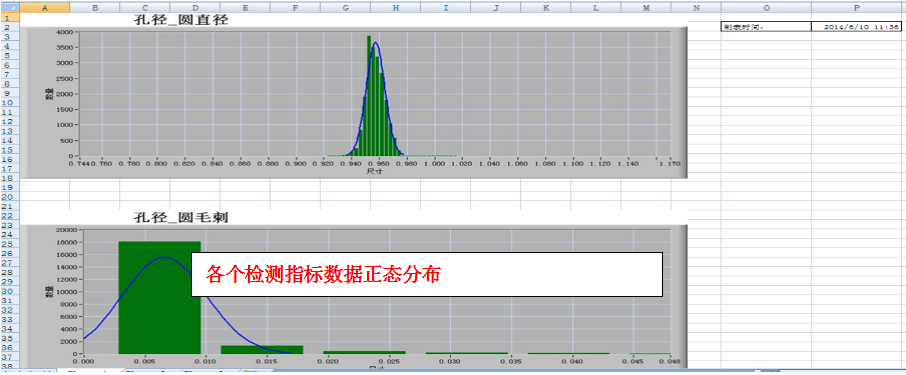

5、专为领胜集团开发的生产数据报表统计功能：CPK、柏拉图、不良种类项目、不良比例等自动生成功能，可为生产车间改善工艺提供依据；

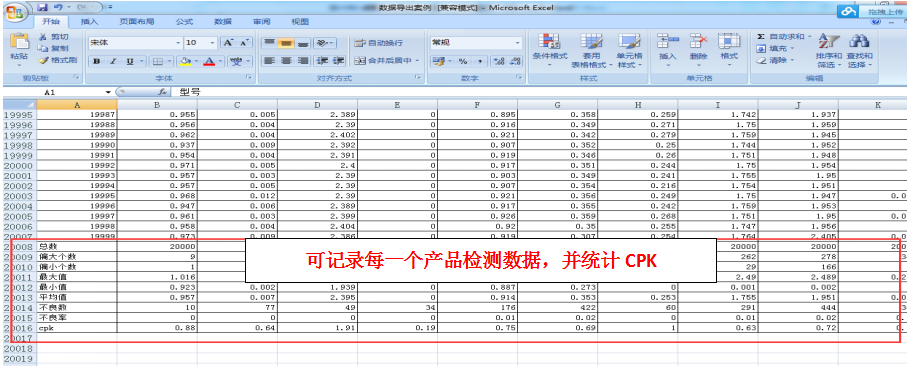

6、检测数据输出系统：本筛选机具有数据通讯功能，有数据输出与存储功能，软件所导出的数据可通过局域网连接打印机进行纸质打印，请参考下图：
