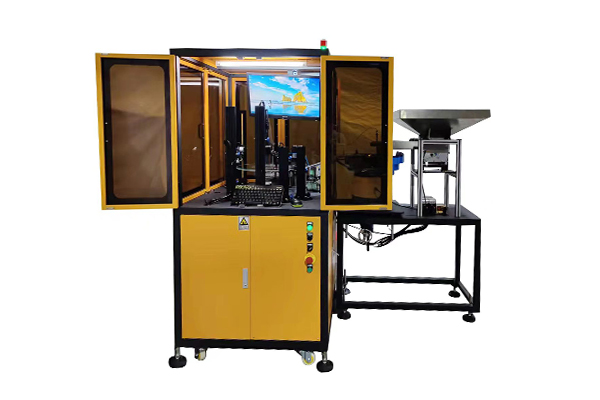

螺母玻璃式CCD筛选机
一、系统名称和型号：
名称：螺母玻璃盘式CCD筛选机
型号：JDH-BLP-4CCD
二、系统组成概述: 该系统主要有以下6部分组成：
1.自动送料系统：将焊接螺母倒入振动盘，振动盘产生振动波，让焊接螺母有序地排列到入料平送器上实现排料入料功能。
2.中心运动系统：由电机、主轴、玻璃盘及相关配件组成，实现中心系统平稳地转动；

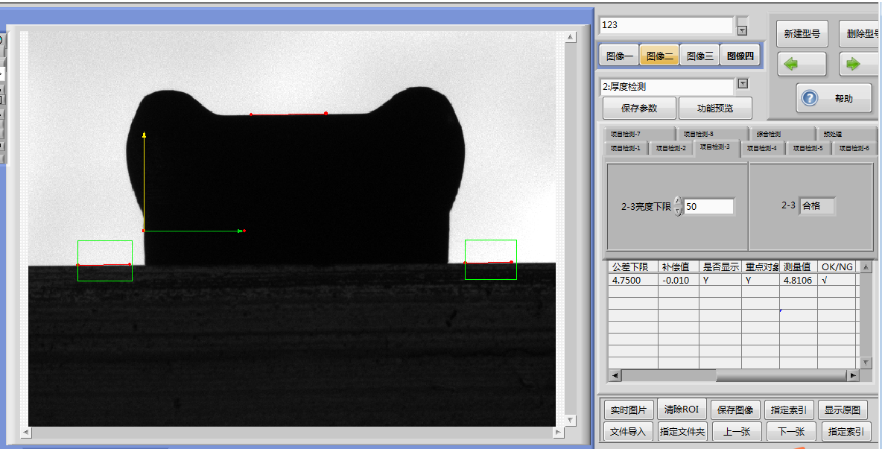

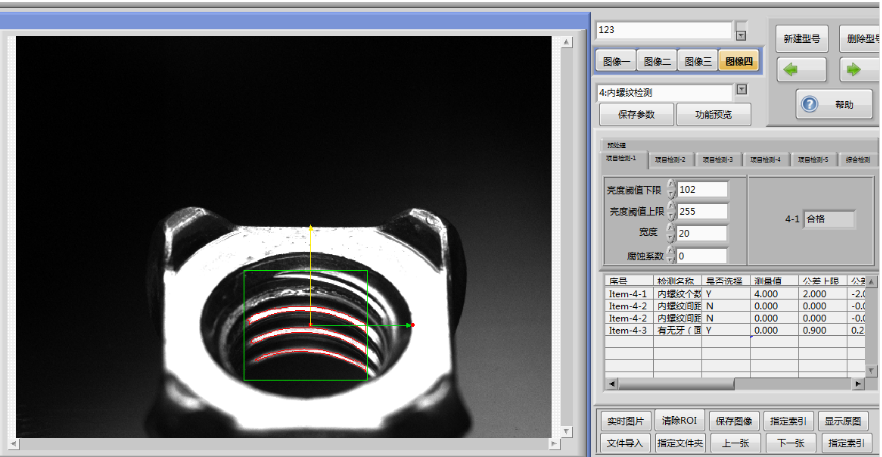

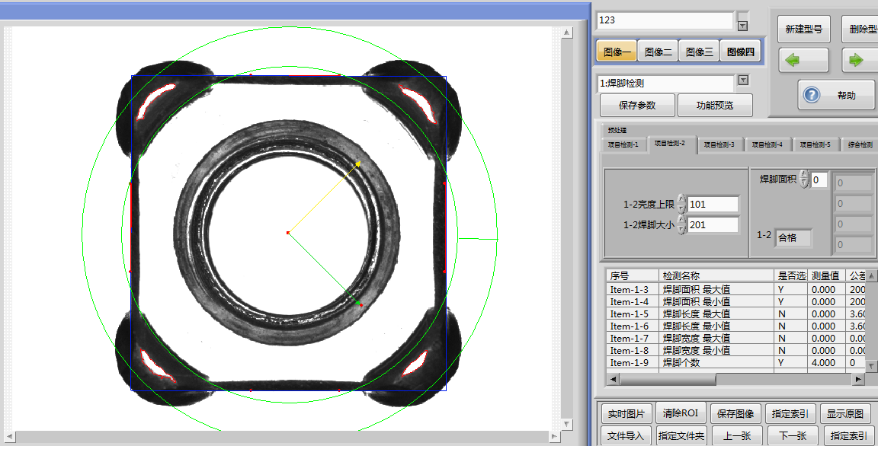

3.视觉检测系统：由4套相机及相应光源组成，分别实现对1）焊接螺母底部表面，2）螺母侧面投影尺寸，3）螺母顶部表面及投影尺寸，4）螺牙有无以及严重缺损等项目进行检测，具体见下第四条列明。
4.软件分析控制系统：相机取像后，通过主机软件分析，判定焊接螺母的属性：合格品、不合格品、待检品三种；
5.出料分检系统：软件判定焊接螺母的属性后，通过PLC电器控制系统，出料分检系统按照软件指示的属性，对焊接螺母进行良品，不良品，待检品进行分类出料。
6.PLC电气控制系统：通过PLC搭配电气控制元件，完成整套设备的控制动作。
三、系统检测的对象要求：
本检测系统设备适用焊接螺母的种类与规格：新机器依客户所提供样品进行生产制作。

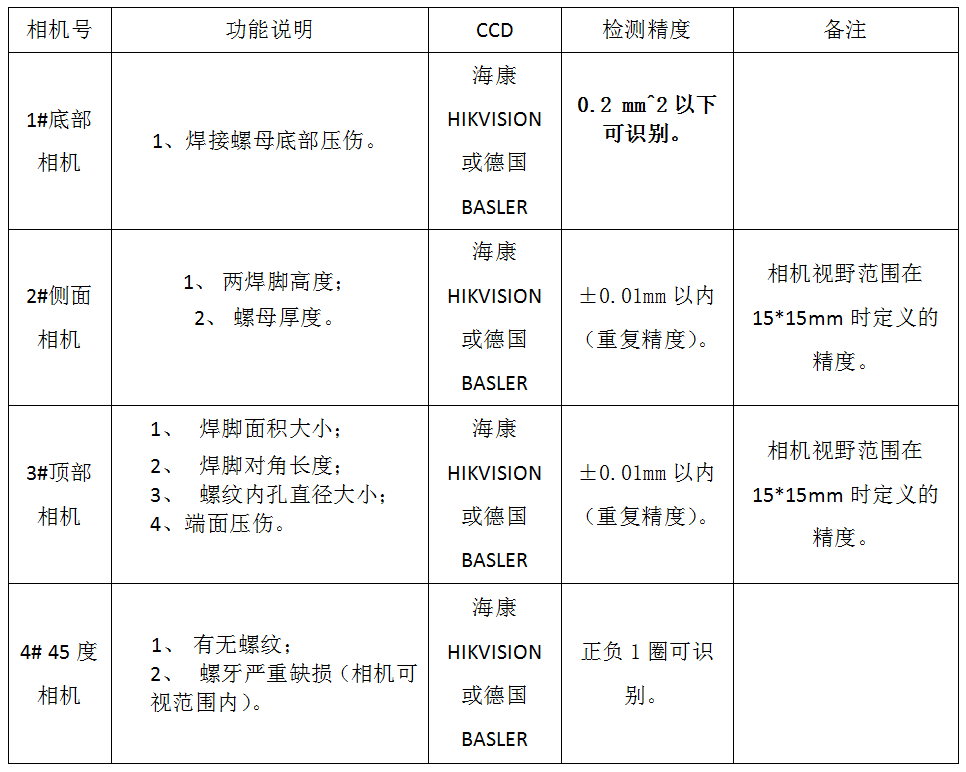

四、检测内容说明：
五、设备性能与主要配置说明：
1、检测速度：依焊接螺母大小及形状不同，检测速度可为300￣550pcs/min（M6的检测速度约为400pcs/min）；
2、重复检测精度: 见上述第四条列明；
3、主要配件说明：1)、相机：海康HIKVISION或德国BASLER； 2)、感应器：日本OMRON；3)、电磁阀：原装美国品牌；4)、PLC：日本三菱高速系列；
4、人机界面，软件自动带工具箱，专为普通员工开发的方便的微软视窗操作系统；

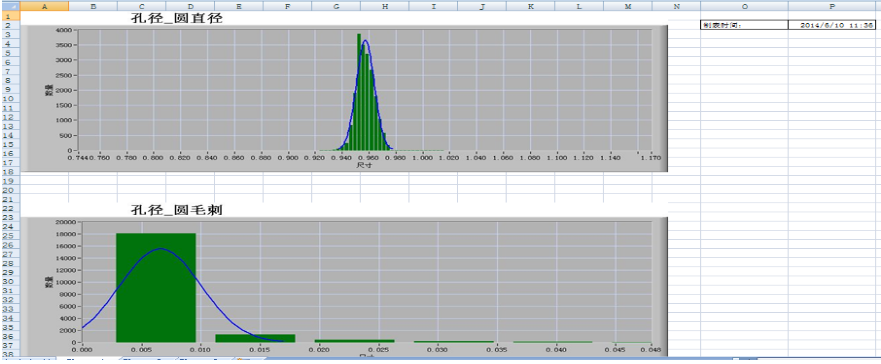

5、生产数据报表统计功能：CPK、柏拉图、不良种类项目、不良比例等自动生成功能，可为生产车间改善工艺提供依据；
6、检测数据输出系统：本筛选机具有数据通讯功能，有数据输出与存储功能，软件所导出的数据可通过局域网连接打印机进行纸质打印，请参考下图：
