螺丝钢盘式CCD筛选机

一、系统名称和型号：

名称：螺丝钢盘式CCD筛选机

型号：JDH-GP -3CCD

二、系统组成概述: 该系统主要有以下6部分组成（附设备外形图）：

1、送料系统：将螺丝倒入振动盘，振动盘产生振动波，让螺丝有序地排列到入料平送器上实现排料入料功能（新机含1个振动盘底座、1个振动盘盘面和1个直入式料仓）。

2、中心运动系统：由伺服电机、主轴、钢盘及相关配件组成，实现中心系统平稳地转动；

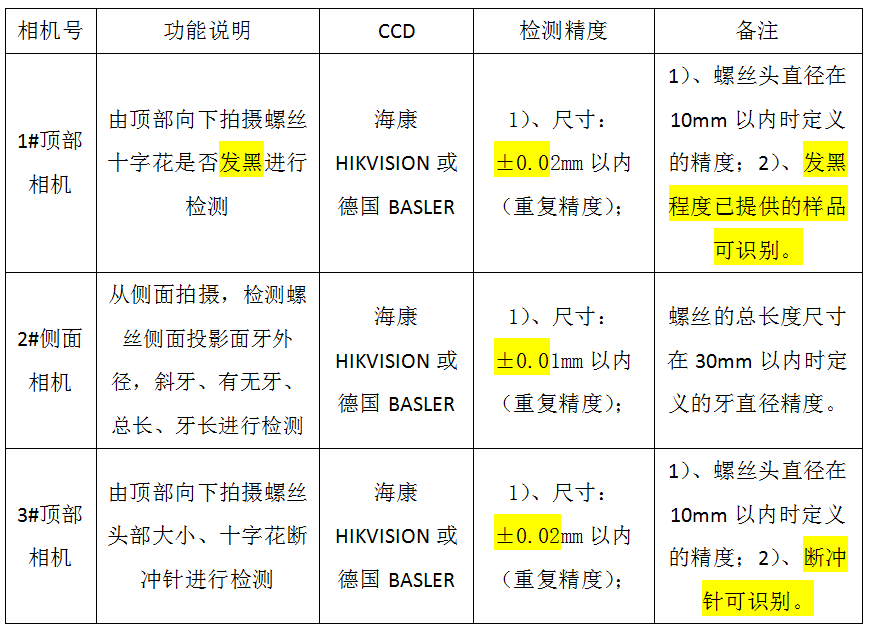

3、视觉检测系统：由3套相机及相应光源组成，分配如下：

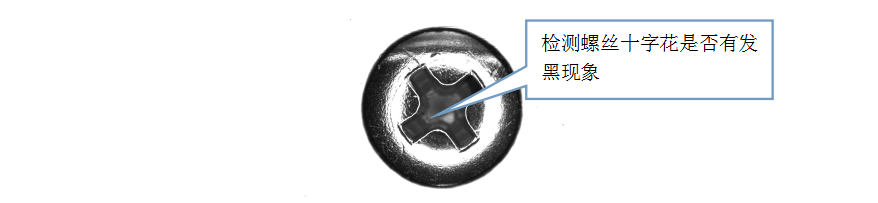

1）、1#顶部相机：由顶部向下拍摄螺丝十字花是否发黑进行检测，如下图：

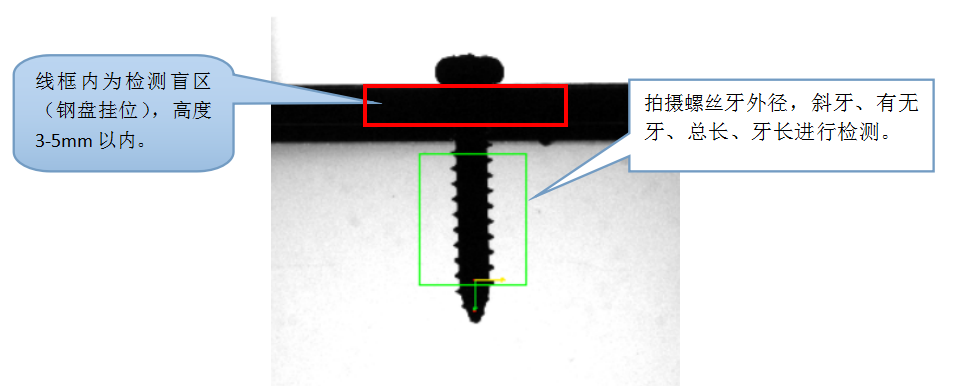

2）、2#侧面相机：从侧面拍摄，检测螺丝侧面投影面牙外径，斜牙、有无牙、总长、牙长进行检测，参考图片如下：

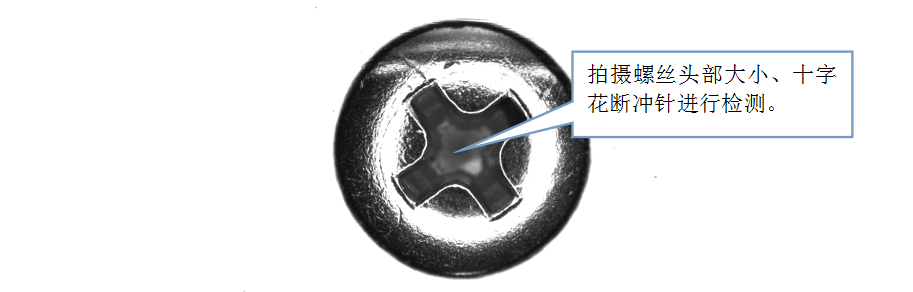

3）、3#顶部相机：由顶部向下拍摄螺丝头部大小、十字花断冲针进行检测，如下图：

4. 软件分析控制系统：相机取像后，通过主机软件分析，判定螺丝的属性：良品、不良品、待检品三种；

5. 出料分检系统：软件判定螺丝的属性后，通过 PLC 电器控制系统，出料分检系统按照软件指示的属性，对螺丝进行良品、不良品、待检品进行分类出料。

6. PLC 电气控制系统：通过 PLC 搭配电气控制元件，完成整套设备的控制动作。

三、系统检测的对象要求：

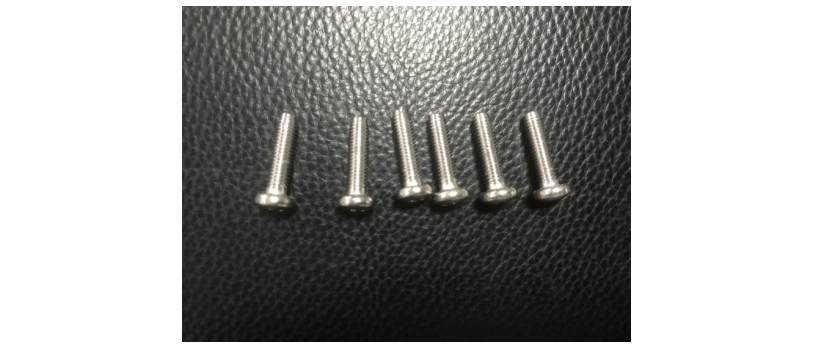

新机振动入料系统兼容所提供的样品：平稳挂立在钢盘上的螺丝

注：1、主体设备本身可兼容只要可以在入料口处平稳入料，然后平稳挂立在钢盘上的产品，但因后期产品的不确定性，可能会在振动送料、光源及镜头上有追加变更的情况，双方另外商议。

四、检测内容说明：

五、设备性能与主要配置说明：

1、检测速度：200-600 pcs/min（螺丝依长短、大小而有区别）.

2、主要配件说明：1)、相机：海康HIKVISION或德国BASLER； 2)、感应器：日本OMRON。

3、人机界面，软件自动带工具箱，专为普通员工开发的方便的微软视窗操作系统；

4、生产数据报表统计功能：CPK、柏拉图、不良种类项目、不良比例等自动生成功能，可为生产车间改善工艺提供依据；

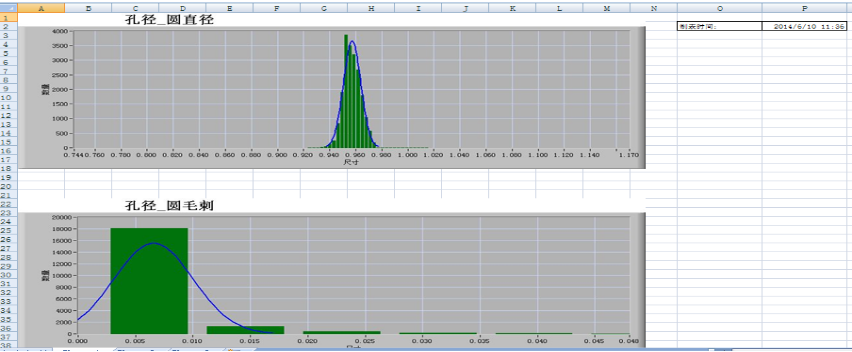

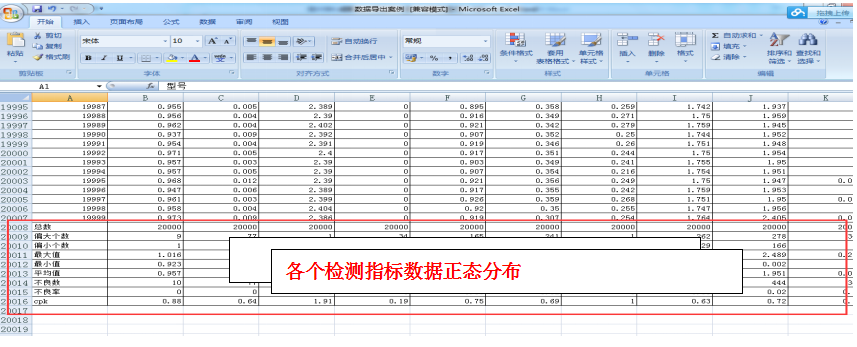

5、检测数据输出系统：本筛选机具有数据通讯功能，有数据输出与存储功能，存储量可达128G固态硬盘，软件所导出的数据，请参考下图：
