螺丝玻璃盘式CCD筛选机

一、系统名称和型号：

名称：螺丝玻璃盘式CCD筛选机

型号：JDH-BLP -3CCD

二、系统组成概述: 该系统主要有以下6部分组成（附设备外形图）：

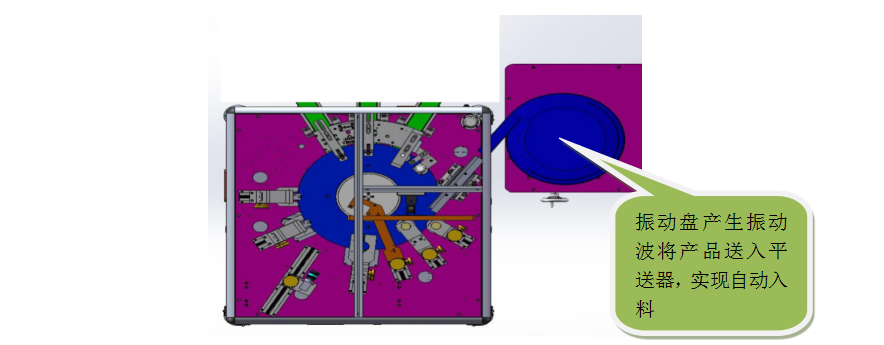

1.自动送料系统：将螺丝倒入振动盘，振动盘产生振动波，让螺丝有序地排列到入料平送器上实现排料入料功能（新机含1个振动盘底座、1个振动盘盘面和1个直入式料仓）。

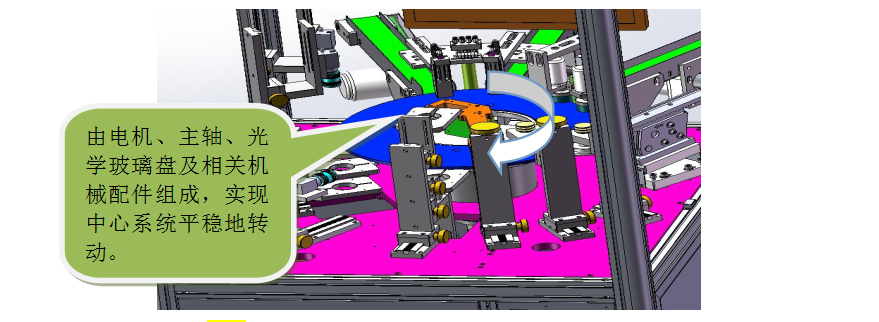

2. 中心运动系统：由伺服电机、主轴、玻璃盘及相关配件组成，实现中心系统平稳地转动；

3. 视觉检测系统：由3套相机及相应光源组成，分配如下：

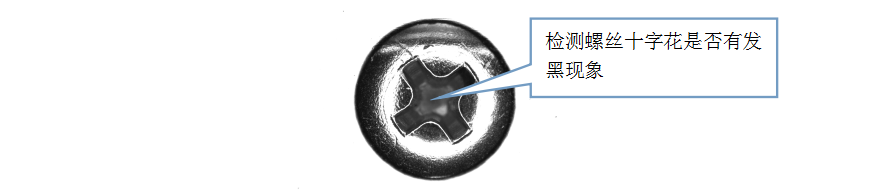

1）、1#底部相机：由底向上拍摄螺丝十字花是否发黑进行检测，如下图：

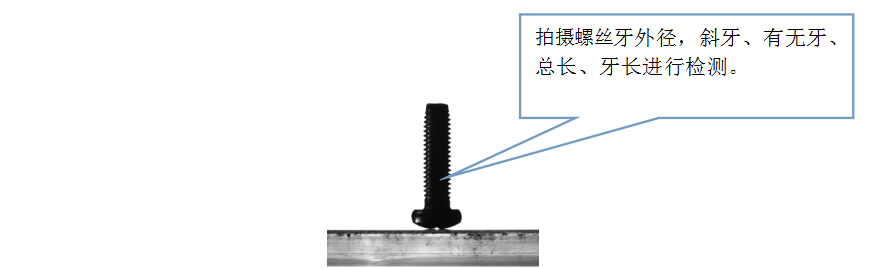

2）、2#侧面相机：从侧面拍摄，检测螺丝侧面投影面牙外径，斜牙、有无牙、总长、牙长进行检测，参考图片如下：

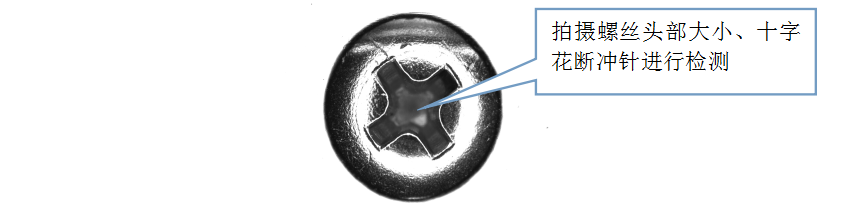

3）、3#底部相机：由底向上拍摄螺丝头部大小、十字花断冲针进行检测，如下图：

4. 软件分析控制系统：相机取像后，通过主机软件分析，判定螺丝的属性：良品、不良品、待检品三种；

5. 出料分检系统：软件判定螺丝的属性后，通过 电器控制系统，出料分检系统按照软 件指示的属性，对螺丝进行良品，不良品，待检品进行分类出料。

6. 电气控制系统：通过搭配电气控制元件，完成整套设备的控制动作。

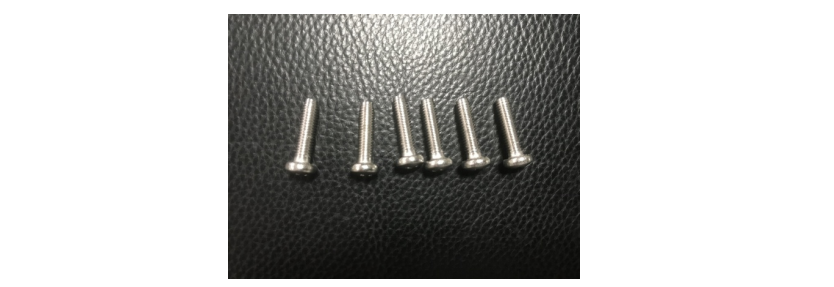

三、系统检测的对象要求：平稳站立在玻璃盘上的螺丝适用。

注：1、主体设备本身可兼容只要可以在入料口处平稳入料，然后平稳站立在玻璃盘上的产品，但因后期产品的不确定性，可能会在振动送料、光源及镜头上有追加变更的情况，双方另外商议。

四、检测内容说明：

五、设备性能与主要配置说明：

1、检测速度： 200-800pcs/min（依部品不同而有所区别）。

2、主要配件说明：1)、相机：海康HIKVISION或德国BASLER； 2)、感应器：日本OMRON。

3、人机界面，软件自动带工具箱，专为普通员工开发的方便的微软视窗操作系统；

4、生产数据报表统计功能：CPK、柏拉图、不良种类项目、不良比例等自动生成功能，可为生产车间改善工艺提供依据；

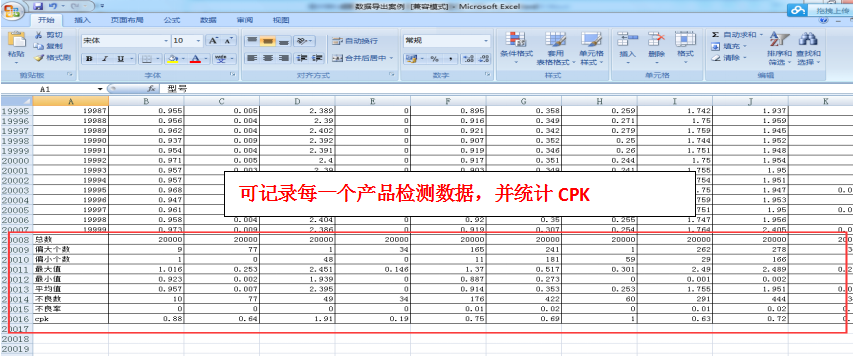

5、检测数据输出系统：本筛选机具有数据通讯功能，有数据输出与存储功能，存储量可达128G固态硬盘，软件所导出的数据，请参考下图：
